İtfaiye araçlarındaki yangın pompalarının yaygın arızaları ve çözümleri

İsim

Örnek

Çalışma Koşulları

Akış hızı

(Ö/Ö)

Çıkış basıncı

(Mpa)

Anma hızı

(dev/dak)

Güç

(Anahtar Kelime)

Emiş derinliği

(M)

Düşük basınçlı yangın pompası

CB10/20-XZ

1

20

1

3070±50

34.29

3

2

14

1.3

3380±50

35.36

3

3

10

1

3115±50

27.42

7

Düşük basınçlı yangın pompası

CB10/30-XZ

1

30

1

3010±50

50

3

2

21

1.3

3340±50

55.2

3

3

15

1

3000±50

38.6

7

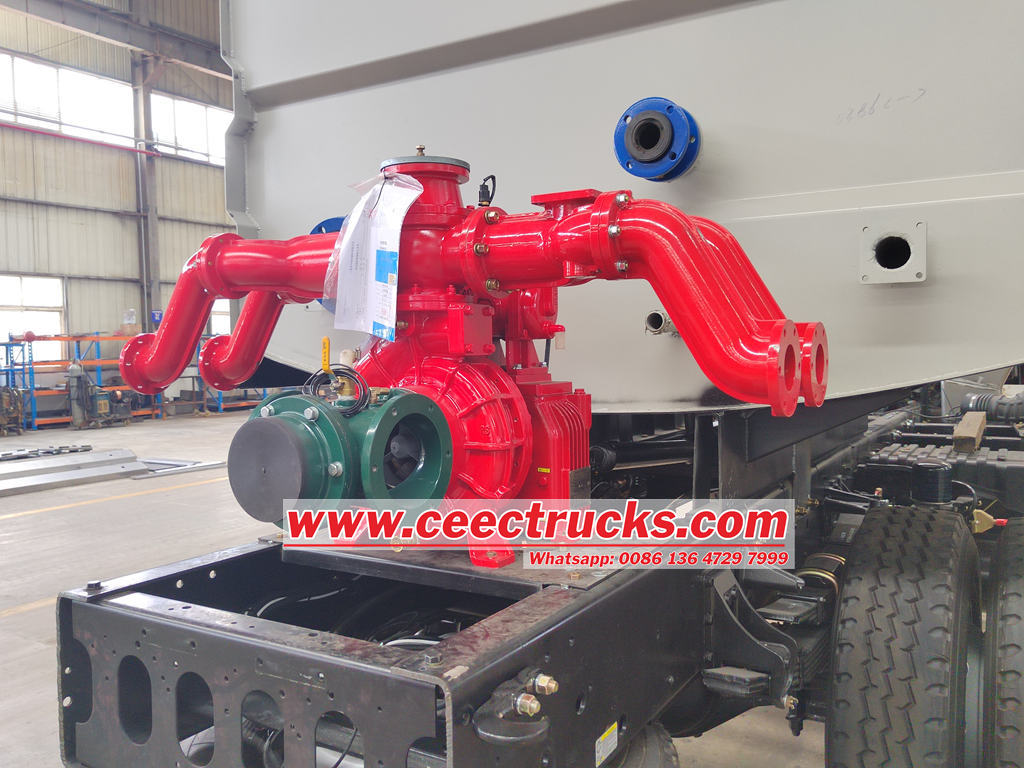

Düşük basınçlı yangın pompası

CB10/40-XZ

1

40

1

3080±50

62.92

3

2

28

1.3

3360±50

63.92

3

3

20

1

2990±50

41.95

7

Düşük basınçlı yangın pompası

CB10/60-XZ（1:1.346）

1

60

1

3200±50

97,72

3

2

42

1.3

3475±50

105,76

3

3

30

1

3130±50

72,75

7

Düşük basınçlı yangın pompası

CB10/80-XZ (1:1.44)

1

80

1

3400±50

137.6

3

2

56

1.3

3500±50

127.11

3

3

40

1

3130±50

83,75

7

Düşük basınçlı yangın pompası

CB10/100-XZ

1

100

1

2270±50

149

3

2

70

1.3

2320±50

138

3

3

50

1

2050±50

115

7

Pompa su vermiyor, basınç göstergesi göstergesi şiddetli bir şekilde atlıyor

1. Su seviyesi, birinci kademe çarkının arka kapak plakasının altındadır

2. Boru hattı veya enstrüman sızıntıları

1. Normal su alımını sağlamak için su seviyesini yükseltin veya pompanın daldırma derinliğini artırın

2. Sızıntıyı kontrol edin ve sıkın veya pompanın çalışması üzerindeki etkisini ortadan kaldırmak için tıkayın.

Pompa su vermiyor, basınç göstergesi basınç gösteriyor

1. Çıkış boru hattı basıncı çok yüksek

2. Dönüş yönü yanlış

3. Dönme hızı yetersiz

1. Çıkış basıncını azaltmak için çıkış boru hattını kontrol edin ve uygun şekilde kısaltın.

2. Pompanın tasarım gereksinimleriyle tutarlılığı sağlamak için motor dönüş yönünü ayarlayın

3. Pompanın dönüş hızının tasarım gereksinimlerini karşıladığından emin olmak için güç kaynağı voltajını kontrol edin veya güç kaynağı voltajını artırın.

Yetersiz akış veya düşük basınç

1. Pervane veya giriş boru hattı tıkalı

2. Conta halkası aşırı aşınmış veya pervane hasarlı

3. Dönme hızı belirtilen değerin altındadır

1. Tıkanıklıkları gidermek için pervaneyi ve boru hattını temizleyin

2. Ciddi şekilde aşınmış conta halkasını veya hasarlı pervaneyi zamanında değiştirin.

3. Pompanın dönüş hızını, nominal değere ulaştığından emin olacak şekilde ayarlayın.

Pompa aşırı güç tüketiyor

1. Paketleme çok sıkı

2. Kılavuz yatak yağlaması yetersizdir

3. Conta halkası sürtünmesi

4. Akış hızı çok yüksek

5. Ortam çok fazla safsızlık içeriyor

1. Pompanın yükünü azaltmak için salmastra bileziğini uygun şekilde gevşetin

2. Kılavuz yatağın yeterli yağlanmasını sağlamak için yağlama suyu basıncını ve akış hızını artırın.

3. Aşınmış conta halkasını değiştirmek gibi mekanik sürtünmenin nedenlerini kontrol edin ve ortadan kaldırın.

4. Pompanın tasarım aralığındaki akış hızını kontrol etmek için vana açıklığını kontrol edin

5. Ortamdaki safsızlık içeriğini kontrol edin veya yüksek enerji tüketimiyle başa çıkmak için eşleştirme gücünü artırın

Pompada anormal gürültü var, pompa su vermiyor

1. Kılavuz yatağı ciddi şekilde aşınmış

2. Pompalanan sıvının sıcaklığı çok yüksek

3. Pompa akış hızı çok yüksek

1. Normal pompa çalışmasını geri yüklemek için aşınmış kılavuz yatağını kontrol edin ve değiştirin

2. Pompanın uygun bir sıcaklık aralığında çalışmasını sağlamak için pompalanan sıvının sıcaklığını düşürün

3. Pompanın akış hızı ayarını makul bir aralığa düşürün

Pompanın anormal titreşimi

1. Kılavuz yatağı hasarlı

2. Pompa mili ve motor eş merkezli değildir

3. Ankraj cıvataları gevşek

4. Pompa mili deforme olmuş veya kaplin gevşek veya hasarlı

1. Hasarlı kılavuz yatağını kontrol edin ve değiştirin

2. Pompa milini ve motoru eş merkezli olacak şekilde hizalayın

3. Pompanın stabilitesini sağlamak için ankraj cıvatalarını sıkın veya yeniden dökün

4. Deforme olmuş veya hasarlı pompa milini veya kaplini değiştirin.

Rulman aşırı ısınıyor

1. Rulman yağlaması yetersizdir

2. Pompa mili ve motor eş merkezli değildir

3. Debi ve basınç çok yüksek olduğundan pompa aşırı yüklenmiş olarak çalışır.

1. Rulman yatağının yeterli yağlayıcı aldığından emin olmak için yağ kabını kontrol edin

2. Yükü rulman yatağından azaltmak için pompa milini ve motoru hizalayın

3. Pompanın yük taşıma aralığında çalışmasını sağlamak için akış hızını ve kafayı ayarlayın

Pompa başlatılamıyor

1. Güç kaynağı sorunları (gevşek bağlantılar, zayıf temaslı anahtarlar, faz kaybı vb.)

2. Su pompasında mekanik arızalar (örneğin salmastranın çok sıkı olması, pervane ve pompa gövdesinin döküntülerle sıkışması, pompa milinin aşırı eğilmesi, vb.)

1. Güç hatlarını iyi temas açısından kontrol edin ve anahtarların düzgün çalıştığından emin olun. Herhangi bir devre kesintisini, zayıf teması, atmış sigortayı veya faz kaybı sorununu derhal onarın.

2. Su pompasının conta, pervane ve pompa mili gibi mekanik bileşenlerini kontrol edin ve hasarlı veya tıkalı parçaları derhal onarın veya değiştirin.

Pompa su çekemiyor

1. Pompa gövdesinde hava veya giriş boru hattında hava birikmesi

2. Ayak vanası sıkıca kapatılmamış veya hasarlı

3. Vakum pompası contası ciddi şekilde sızdırıyor

4. Sürgülü vana veya çek valf sıkıca kapatılmamış

5. Boru hattı sızdırıyor veya hava geçirmez

1. Pompayı önce suyla doldurun, ardından çalıştırmadan önce pompa gövdesini suyla doldurun

2. Ayak vanasının sıkıca kapalı olup olmadığını kontrol edin veya hasarlı ayak vanasını değiştirin.

3. Vakum pompası contasında sızıntı olup olmadığını kontrol edin ve gerekirse değiştirin.

4. Sürgülü vananın veya çek valfin sıkıca kapalı olduğundan emin olun

5. Boru hattında sızıntı veya hava sızdırmazlığı olup olmadığını kontrol edin ve herhangi bir sorunu derhal onarın.

Pompa gövdesi sızıntıları

1. Contalar eskimiş veya aşınmış 2. Pompa gövdesi bağlantıları gevşek

1. Eski veya yıpranmış contaları kontrol edin ve değiştirin 2. İyi sızdırmazlık sağlamak için pompa gövdesi bağlantılarındaki cıvataları sıkın

Motor aşırı ısınıyor

1. Voltaj çok yüksek veya çok düşük

2. Şanzıman düzgün çalışmıyor (rulman yağsızlığı, hasarlı olması vb.)

3. Havalandırma sistemi arızaları (fan arızası, havalandırma kanalı tıkanıklığı vb.)

1. Voltajın belirtilen aralıkta sabit olduğundan emin olmak için güç kaynağı sistemini kontrol edin

2. Rulmanların yeterli şekilde yağlandığından emin olmak için şanzıman sistemini kontrol edin ve hasarlı parçaları derhal değiştirin.

3. Fanın normal şekilde çalıştığından ve havalandırma kanallarının tıkalı olmadığından emin olmak için havalandırma sistemini kontrol edin.

Giriş/çıkış valfi arızaları

1. Vana hasarlı

2. Vana tıkalı

1. Hasarlı valfi değiştirin

2. Vanayı temizleyin, pislikleri veya yabancı cisimleri temizleyin ve tıkalı olmadığından emin olun.

Emiş boru hattı tıkalı

Boru hattında döküntü, tortu veya yabancı cisimler mevcut

Emiş borusunu temizleyerek herhangi bir döküntü, tortu veya yabancı cisim olup olmadığını kontrol edin

Basınç dengeleme pompası sıklıkla çalışıyor

1. Boru hattı sızıntıları

2. Emniyet tahliye vanası contası zayıftır

3. Test vanası sıkıca kapatılmamış

4. Kontrol valfi conta pedi kirletici maddelerle kirlenmiştir

5. Basınç anahtarının başlatma basınç ayarı çok yüksek

6. Sistem boru hattı ciddi şekilde sızdırıyor

7. Basınç tankı kapasitesi çok küçük

1. Boru hattındaki sızıntıları onarın

2. İyi bir sızdırmazlık sağlamak için emniyet tahliye vanasını inceleyin ve onarın.

3. Test vanasını tamamen kapatın

4. Kontrol vanasını, su deposunu ve boru hattını temizleyin

5. Basınç anahtarının başlatma basınç ayarını makul bir aralığa ayarlayın

6. Sistem boru hattını inceleyin ve sızıntıları onarın.

7. Basınç tankının kapasitesini artırın veya onu bir takım elbise ile değiştirin.
