Isuzu FTR katlanır bomlu vinçkaldırma ve taşıma işlevlerini birleştiren yüksek verimli bir mühendislik ekipmanıdır. Temel özelliği, bomun uzatılmasını ve katlanmasını hidrolik bir sistem aracılığıyla kontrol eden çok bölümlü hidrolik katlanır kol yapısının kullanılmasıdır. Ekipman, kompakt yapı ve esnek çalışma avantajlarına sahiptir. Katlandığında az yer kaplar, bu da taşıma için uygundur. Açıldığında, büyük ölçekli ve çok açılı kaldırma işlemleri gerçekleştirebilir.
İnşaat sahalarında, lojistik yükleme ve boşaltmada, güç onarımında, belediye mühendisliğinde ve diğer alanlarda yaygın olarak kullanılır. Özellikle alan kısıtlaması olan çalışma ortamlarında kullanıma uygundur, bu da iş verimliliğini önemli ölçüde artırabilir ve işçilik maliyetlerini azaltabilir.

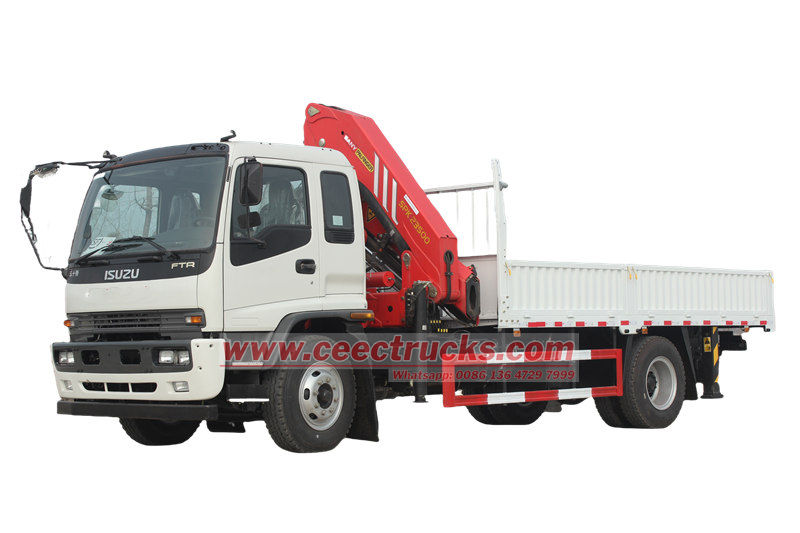

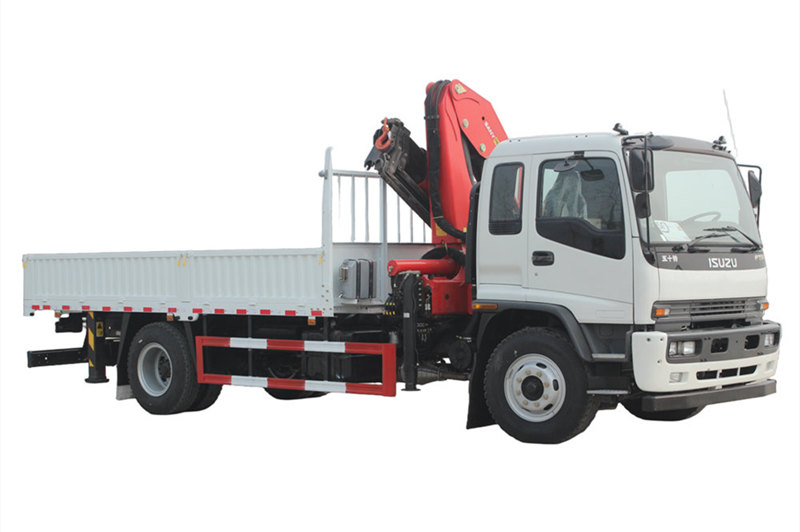

Isuzu FTR mafsallı bomlu kamyon aynı zamanda katlanır bomlu vinç, mobil kamyon vinci, kamyona monteli katlanır kollu vinç, mafsallı yükleyici vinç vb. olarak da adlandırılır.Araç, güçlü ve sorunsuz vites değiştiren MLD 6 vitesli şanzımanla eşleştirilmiş bir Isuzu 4HK1-TC50 205HP motorla donatılmıştır. Araç gövdesinin arkasında büyük kaldırma kapasitesi ve erişime sahip bir Palfinger SPK23500 vinç bulunur,Aşağıda vinç kancasıyla kaldırılan ağır cisimlerin rahatlıkla taşınabileceği 5000x2500x550mm ebatlarında bir kargo kutusu gösterilmektedir.
|
Isuzu FTR mafsallı bomlu kamyon |
||
|
Şasi Boyutları ve Parametreleri |
Genel Boyutlar (U x G x Y) |
9000×2500x3680mm |
|
Kargo kutusu boyutu（U x G x Y） |
5000X2500X550mm |
|
|
Dingil açıklığı: |
5000mm |
|
|
Ön/Arka Tekerlek Mesafesi: |
1680/1650mm |
|
|
Ön/Arka Süspansiyon |
1110/2115mm |
|
|
Yaprak Yay: |
8/10+6 |
|
|
Ağırlıklar ve Kapasiteler |
Boş Ağırlık: |
8500 kilo |
|
Yük: |
10tonlarca |
|
|
Brüt Araç Ağırlığı: |
18000kilogram |
|
|
Aks Yükleri: |
6300/13000kg |
|
|
Motor |
Motor Modeli: |
4HK1-TC50 |
|
Maksimum çıkış: |
151 kW |
|
|
Yer değiştirme: |
5.193L |
|
|
Beygir gücü: |
205HP |
|
|
Maksimum Tork |
650Nm |
|
|
Bulaşma |
Bulaşma: |
MLD-6Q |
|
İleri Vites: |
6 Hızlı Vites |
|
|
Geri Vites: |
1 Hızlı Vites |
|
|
Fren |
Hava Freni |
|
|
Şasi |
Sürücü Tipi: |
4x2,Sol Direksiyon |
|
Lastik Modeli: |
1000R20（6+1） |
|
|
Vinç Parametresi |
Örnek |

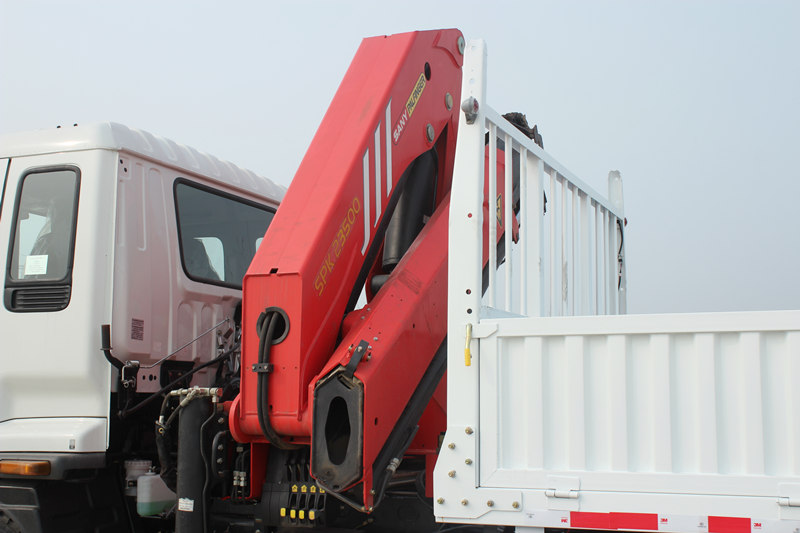

Palfinger SPK23500 |
|
Maksimum Kaldırma yüksekliği |
13.5 M |
|
|
Maksimum Çalışma Yarıçapı |
10.1 metre |
|
|
Maksimum kaldırma kapasitesi |
10000 kilo |
|
|
Vinç ağırlığı |
2376Kilogram |
|
Isuzu FTR knuckle bomlu kamyonun opsiyonel tonajları 2 ton, 3,2 ton, 4 ton, 5 ton, 6,3 ton, 8 ton, 10 ton, 12 ton, 16 ton, 18 ton, 20 ton, 25 tondur. Vinç Seçim için düz kollu veya katlanır kollu vinç seçebilirsiniz. Isuzu knuckle bomlu kamyon, bom, döner tabla, şasi, bacaklar ve diğer parçalardan oluşur. Kamyona monte vincin mekanik hareketleri, kaldırma, teleskopik, döner, vinçleme ve diğer mekanizmaların hareketleri ile gerçekleştirilir ve kaldırma işlemi farklı hareketlerin birleşimi ile gerçekleştirilir.
1.Isuzu knuckle boom kamyon malzemesi ve yapısı:
Isuzu knuckle bomlu kamyonun ana yapısı, bomun mükemmel bükülme ve burulma direncine sahip olmasını sağlamak için yüksek mukavemetli alaşımlı çelikten yapılmıştır.
Hidrolik silindirler ve döner tabla yatakları gibi temel bileşenler, hizmet ömürlerini uzatmak için aşınmaya dayanıklı alaşımlı malzemelerden üretilmektedir.

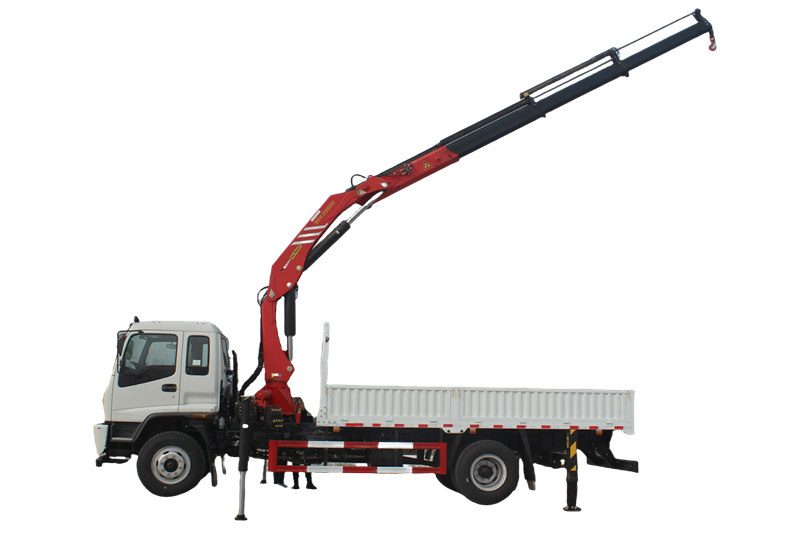

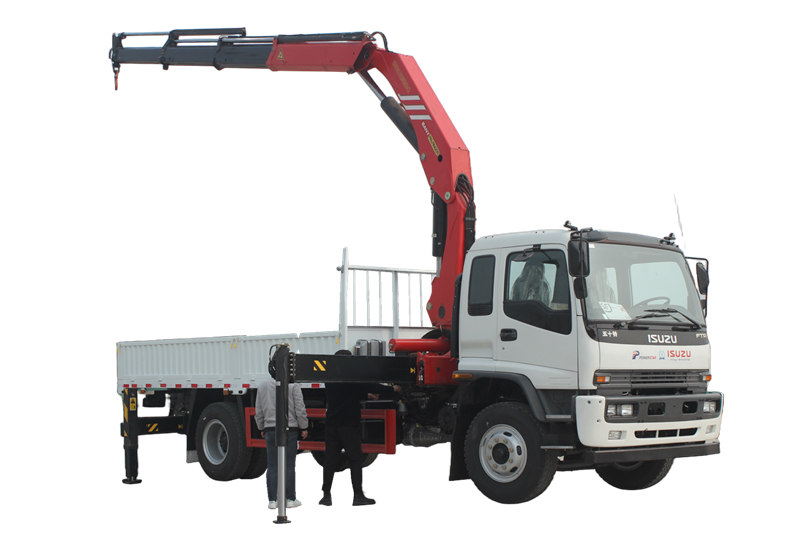

Bom, hidrolik sistemle kontrol edilen ve uzatılıp katlanabilen 4 adet katlanır koldan oluşmaktadır. Kompakt bir yapıya ve güçlü yük taşıma kapasitesine sahiptir.
2. Isuzu katlanır bomlu vincin özellikleri ve avantajları
A-Yüksek çalışma verimliliği:Birden fazla hidrolik silindir, eylemleri tamamlarken daha hızlı ve daha verimli hale getiren bir eklem benzeri bom bağlantı mekanizması oluşturmak için kullanılır. Bu tasarım, Isuzu katlanır bomlu vincin kaldırma işlemlerinde hızlı tepki vermesini ve çalışma verimliliğini artırmasını sağlar.
A-Küçük çalışma alanı:Benzersiz katlanır kol yapısı sayesinde, Isuzu katlanır bomlu vinç çalışma sırasında daha az yer kaplar ve fabrika depoları gibi nispeten küçük çalışma ortamlarında kullanıma uygundur. Bu esneklik, katlanır kollu kamyon vinçlerinin çeşitli karmaşık çalışma ortamlarında rol oynamasını sağlar.
A-Küçük alan işgali:Taşıma durumunda, Isuzu katlanır bomlu vinç bomu geri çekebilir ve nispeten küçük bir alanı kaplayabilir. Bu, nakliye sırasında kamyon vincinin yüklenmesi ve boşaltılmasına elverişlidir ve nakliye verimliliğini artırır.
A-Çoklu çalışma fonksiyonları:Isuzu katlanır bomlu vinç, farklı çalışma ihtiyaçlarını karşılamak için boş çalışma platformları, çalışma kovaları, kelepçeler, askılı sepetler vb. gibi çeşitli yardımcı araçlarla donatılabilir. Bu çok yönlülük, katlanır kollu kamyon vinçlerinin çeşitli alanlarda geniş uygulama beklentilerine sahip olmasını sağlar.
3. Isuzu mafsallı bomlu kamyonun geniş uygulaması
A-†İnşaat Mühendisliği:İnşaat malzemelerini kaldırmak, ekipman kurmak vb. için kullanılır. İnşaat sahasında, Isuzu mafsallı bomlu kamyon, inşaat malzemelerini ve ekipmanlarını belirlenen yere hızlı ve doğru bir şekilde kaldırarak inşaat verimliliğini artırır.
A-†Lojistik ve Taşımacılık:Kargo taşımacılığı sırasında yükleme ve boşaltma işlemleri. Lojistik depoları ve taşıma araçları arasında, Isuzu mafsallı bomlu kamyon, malları taşıma araçlarına kolayca kaldırabilir veya indirebilir, böylece lojistik ve taşımacılığın verimliliğini artırabilir.
A-†Acil kurtarma:Doğal afetler gibi acil durumlarda malzeme taşımacılığı ve personel kurtarma. Kurtarma sahasında, Isuzu knuckle bomlu kamyon hızlı bir şekilde müdahale edebilir ve kurtarma malzemelerini ve personeli belirlenen yere kaldırarak acil kurtarma çalışmaları için güçlü destek sağlayabilir.
A-†Belediye bahçeleri:Yeşil ağaçların dikilmesi, sokak lambalarının takılması vb. amaçlarla kullanılır. Belediye bahçe inşaatlarında, Isuzu mafsallı bomlu kamyon, yeşil ağaçları, sokak lambalarını ve diğer ekipmanları belirlenen yere kolayca kaldırabilir, böylece belediye bahçe inşaatının verimliliğini ve kalitesini artırır.
