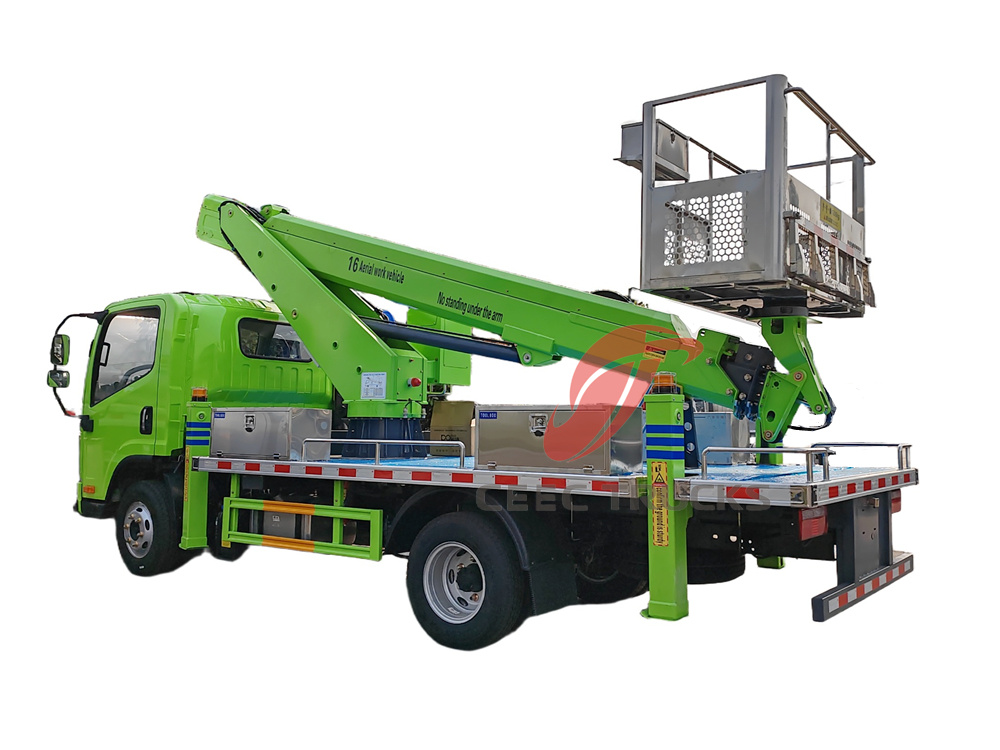

FAW 16 m mafsallı hava kaldırma kamyonu

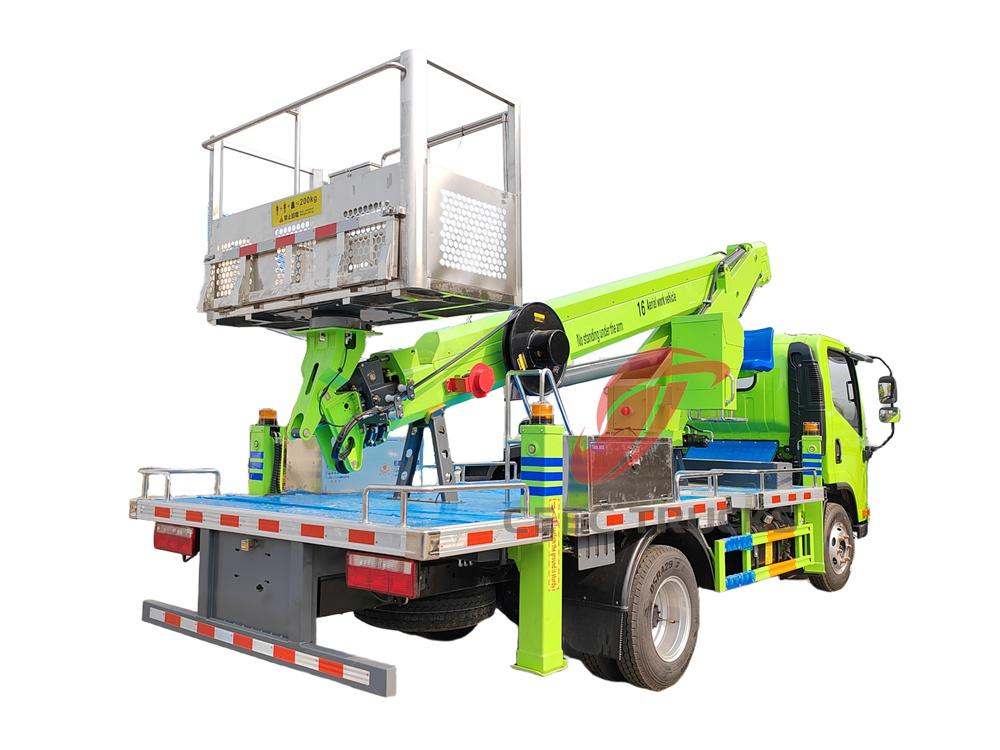

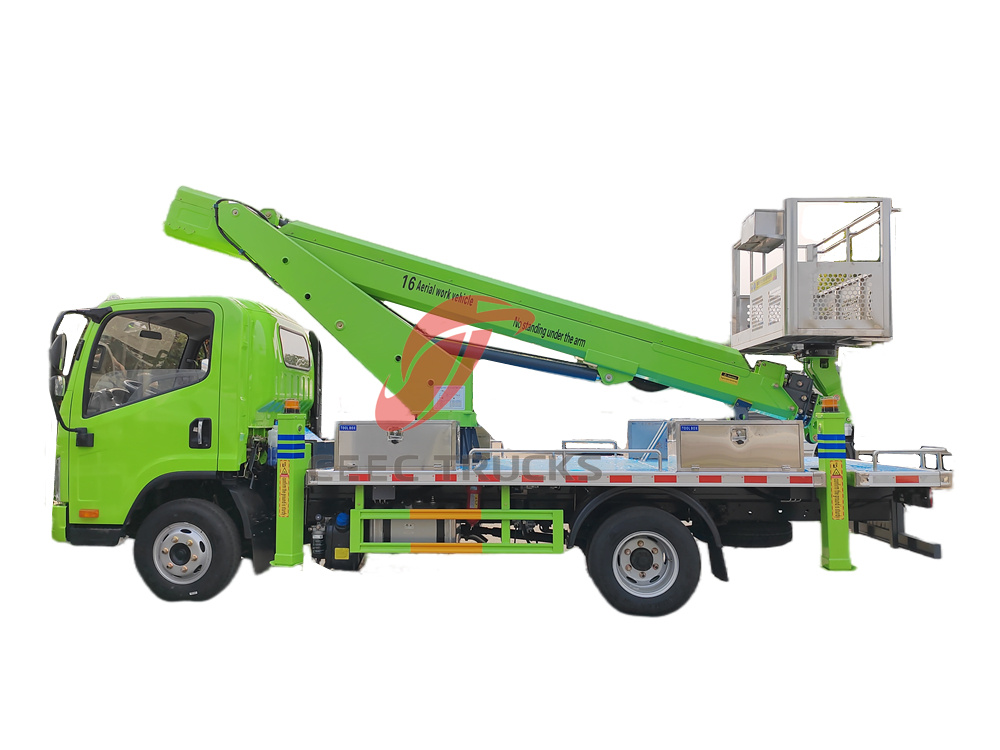

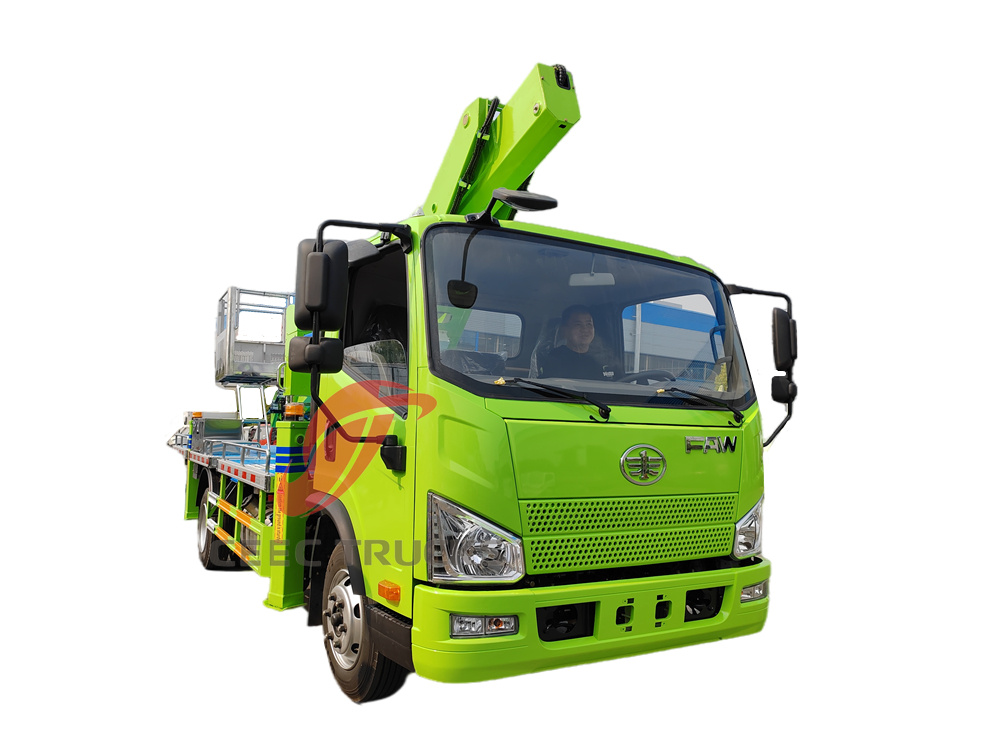

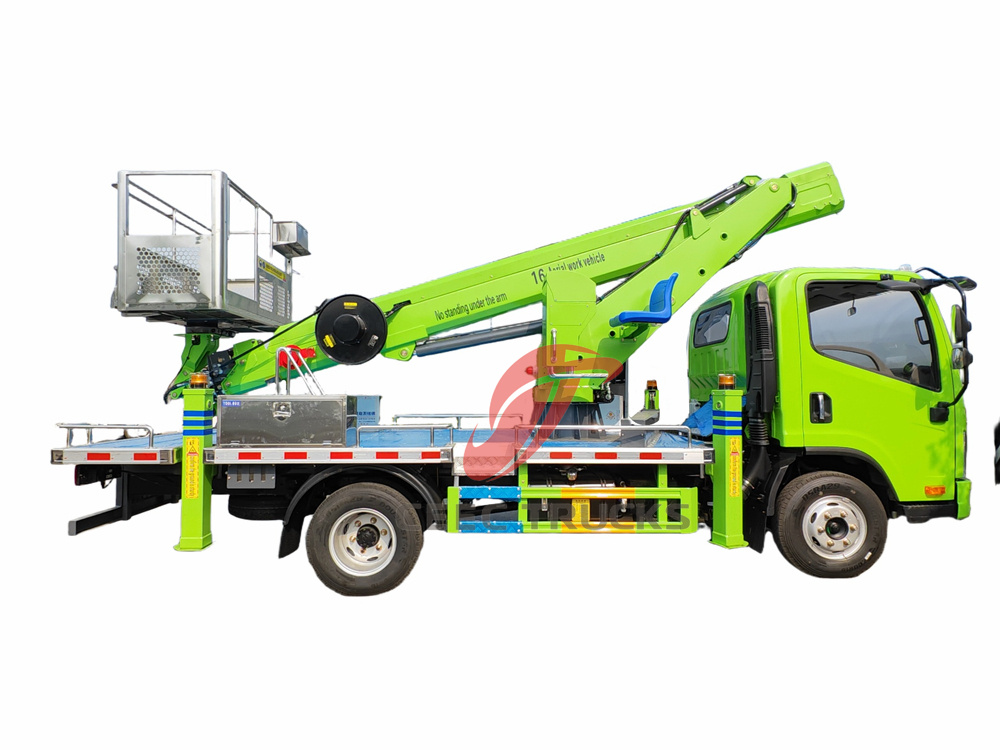

TheFAW 16 m mafsallı hava kaldırma kamyonuFAW J6F serisi CA1040 şasisi üzerine inşa edilmiştir, Xichai 130 beygir gücündeki National VI motoru ve güçlü ve çevre dostu WLY 6 vitesli şanzımanla donatılmıştır. Üst gövde, toplam uzunluğu 16 metre olan 4 bölümlü düz kollu hava çalışma kolunu benimser. Hidrolik tahrik, çok aşamalı senkron teleskopik ve 360°Sürekli dönüş. Otomatik tesviye sistemi ile çalışma hassas ve stabildir. Kuyruk çalışma tezgahı 200 kg taşıyabilir ve çok açılı çalışma ihtiyaçlarını karşılamak için kaymayı önleyici alüminyum plaka ve dönüş fonksiyonu ile donatılmıştır. Araç 4 ön V ve arka H şeklinde ayaklarla desteklenir ve tek tuşla tesviye fonksiyonu karmaşık arazilere uyum sağlayabilir. Çalışma kontrolü, verimliliği ve güvenliği sağlamak için birden fazla güvenlik koruması (aşırı yük alarmı, hidrolik aşırı yük koruması, çarpışma önleme sistemi, acil durum koruması, kilitleme mekanizması gibi) ile donatılmış, toprak kablolu ve kablosuz uzaktan kumanda çift modlarını entegre eder. Araç belediye, inşaat, endüstri ve diğer alanlarda yaygın olarak kullanılmaktadır ve hava operasyonları için güvenilir bir seçimdir.

● İhtiyaçlarınıza göre tasarlanır

● OEM özelleştirilmiş hizmet, şirket logonuzu yazdırın

● Hızlı teslimat süresi, hızlı 10 günlük kargo süresi
● 24 ay uzun garanti süresi güvencesi

艦asi sistemi

●艦asi modeli:FAW J6F serisi CA1040 hafif kamyon şasi modifikasyonu baz alınarak, hem yük taşıma hem de geçiş kabiliyeti dikkate alınarak mühendislik modifikasyonuna özel olarak tasarlanmıştır.

●Güç sistemi:

♦ Motor:Xichai CA4DB1-13E6, 130 beygir gücü (95kW), Ulusal VI emisyon standardı, 2.2L hacim, turboşarj teknolojisi, istikrarlı güç çıkışı ve mükemmel yakıt ekonomisi.

♦ İletim:WLY 6 ileri manuel şanzıman, net vites konumu, kolay vites geçişleri ve karmaşık çalışma koşullarına uyum sağlar.

●. Dingil mesafesi ve tahrik: 3300mm dingil mesafesi, makul ön aks yük dağılımı, güçlü arka aks yük taşıma kapasitesi, hidrolik direksiyon sistemi ile donatılmış, esnek kontrol.

●. Fren sistemi: Ön disk ve arka kampana frenler, sürüş güvenliğini sağlamak için ABS anti-lock fren sistemiyle eşleştirilmiştir.

Üst sistem

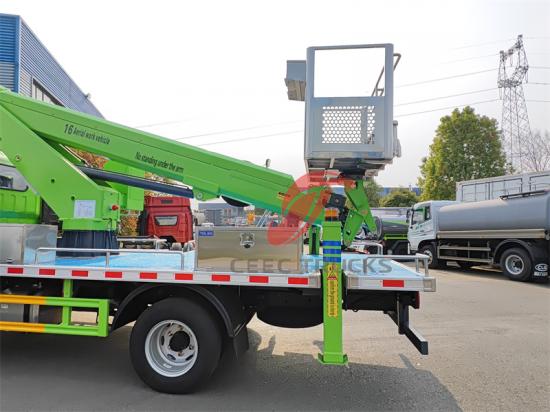

●. Hava çalışma bomu

♦ Yapısal form:4 bölümlü düz kol, yüksek mukavemetli manganez çelik kaynaklı yapı, optimize edilmiş kol kesit tasarımı, mükemmel eğilme ve burulma direnci.

●. Kol parametreleri:

♦Toplam uzunluk:16 metre (dikey çalışma yüksekliği), yaklaşık 11 metre yatay uzatma (kol tamamen uzatılmış hali).

♦ Teleskopik yöntem:Yüksek hassasiyetli orantılı valf ile donatılmış tam hidrolik tahrik, çok kademeli senkron teleskopik ve tek bölümlü bağımsız kontrolü destekler ve kol titremeden sorunsuz bir şekilde hareket eder. Teleskopik mekanizma çift zincir + hidrolik silindir bağlantısını benimser ve hareket sıkışmadan sorunsuzdur.

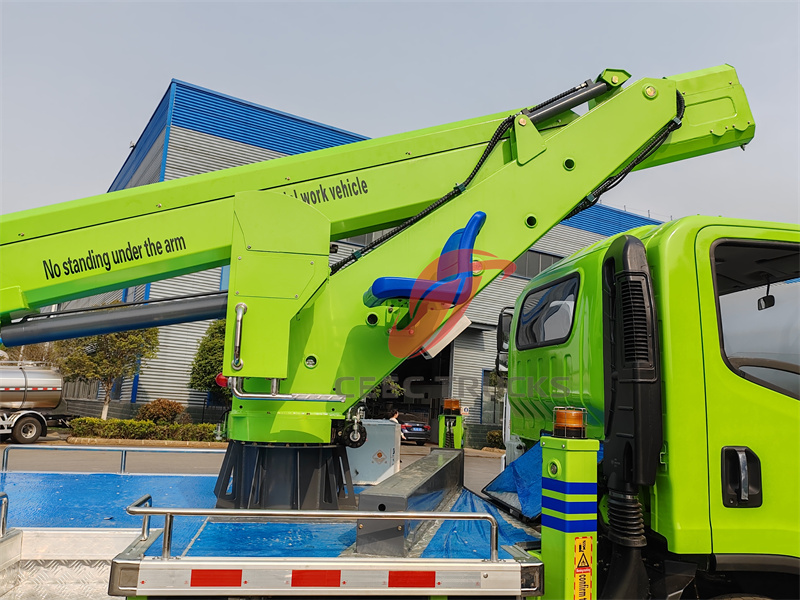

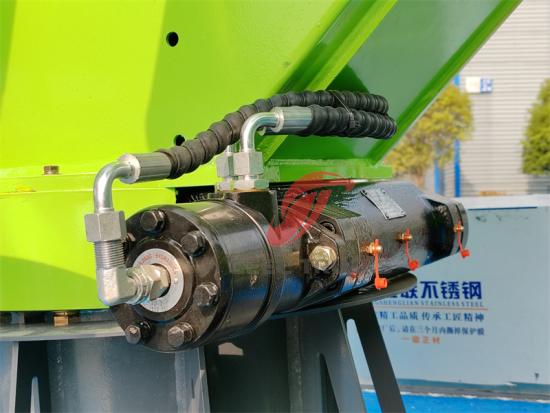

♦ Döner mekanizma:360° sürekli dönüş, ayarlanabilir dönüş hızı, hidrolik kilitleme tertibatı ile donatılmış, hassas çalışma konumlandırması.

♦Seviyelendirme sistemi:Tezgahın her zaman yatay kalmasını ve karmaşık arazi çalışmalarına uyum sağlamasını garanti eden otomatik hidrolik seviyeleme.

♦ Güvenlik sınırı:açı sensörü, genlik sensörü ve çift denge valfi ile donatılmış, kol duruşunun gerçek zamanlı izlenmesi, aşırı yük ve aşırı genişlik çalışmasının otomatik olarak sınırlandırılması.

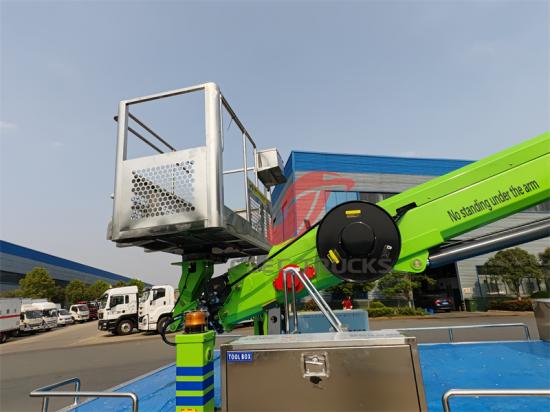

●. Çalışma platformu

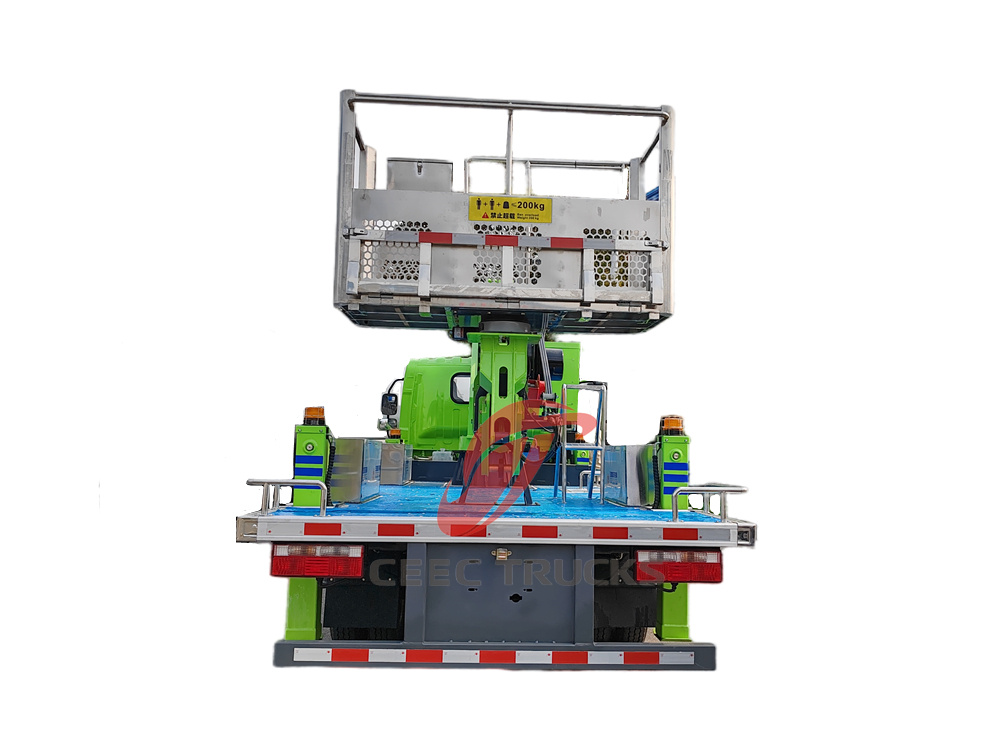

♦ Taşıma kapasitesi:Kuyruk çalışma tezgahının nominal yük kapasitesi 200 kg olup, aynı anda çalışan iki kişinin ihtiyacını karşılayabilir.

♦ Platform boyutu:uzunluk × genişlik × yükseklik = 1,8m × 0,7m × 1,1m, kaymayı önleyici desenli alüminyum levha ve çitle donatılmış, çalışma alanı geniş ve güvenlidir.

♦ Yardımcı fonksiyonlar:

Düzleştirme ve çevirme: Çalışma tezgahı, malzeme transferi ve alet saklama için uygun olan manuel veya hidrolik olarak ±90° çevrilebilir.

Acil iniş: Elektrik kesintisi veya hidrolik arızası durumunda personelin güvenli bir şekilde tahliyesini sağlamak için mekanik acil iniş cihazı ile donatılmıştır.

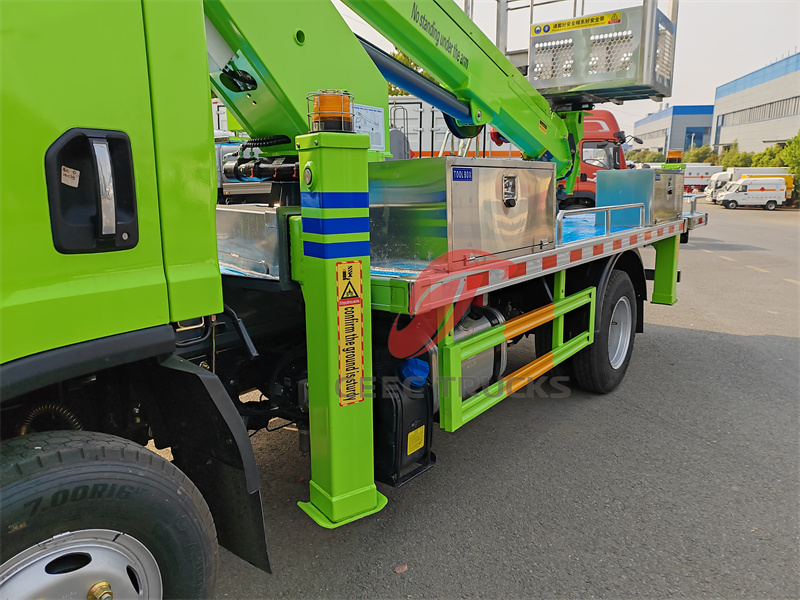

●. Outrigger sistemi

♦ Yapısal form:Toplam 4 adet, önde V tipi, arkada H tipi olmak üzere, bir tarafta bağımsız kontrole sahip, tam açıklık ve yarım açıklık çalışma modlarını destekleyen destek ayağı.

♦ Destek yöntemi:Engebeli zeminlerde çalışırken aracın dengesini sağlamak için seviye ve otomatik seviyeleme fonksiyonu ile donatılmış hidrolik dikey destek ayakları. İki yönlü hidrolik kilit ve mekanik seviyeleme cihazı ile donatılmış, destek ayağı tam olarak uzatılmadığında bom otomatik olarak kilitlenir.

♦Açıklık aralığı:Ön ayak açıklığı 3,2 metre, arka ayak açıklığı ise 3,5 metre olup dar alan operasyonları için uygundur.

●. Kontrol sistemi

♦ Çalışma yöntemi:

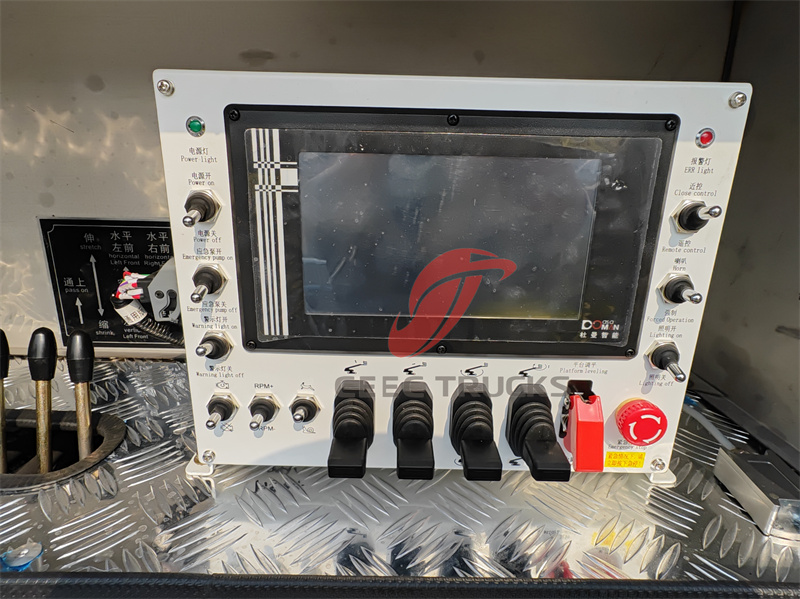

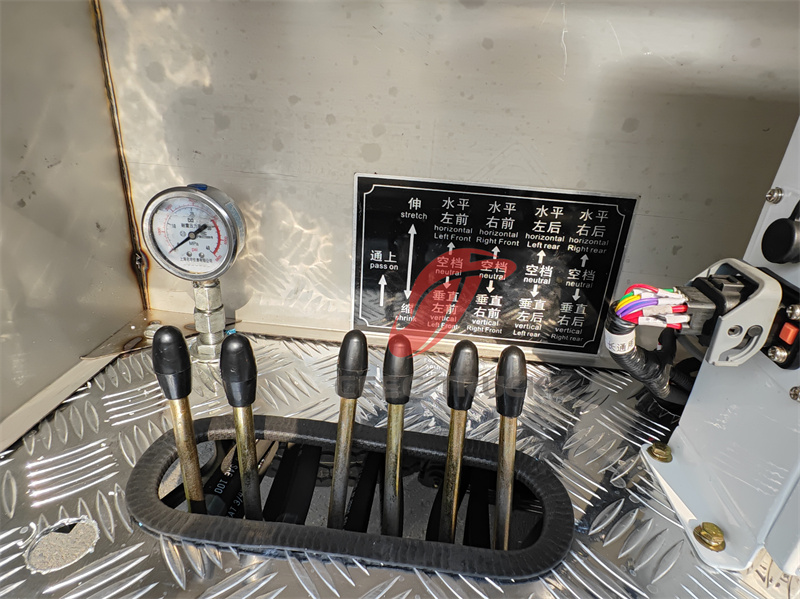

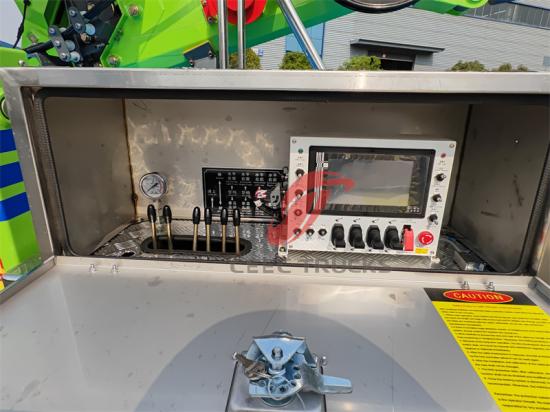

Yer kontrol kutusu: Acil durdurma düğmesi, destek ayağı kontrolü, bom çalıştırma ve diğer işlevlerle donatılmış, sezgisel ve rahat kullanım sağlayan entegre işletim paneli.

Kablosuz uzaktan kumanda: 2.4G kablosuz uzaktan kumanda, uzun uzaktan kumanda mesafesi, tek tuşla sıfırlama ve acil frenlemeyi destekler, çalışma güvenliğini artırır.

♦ Emniyet cihazı:

Yük Sınırlayıcı: Tezgah yükünün gerçek zamanlı izlenmesi, aşırı yüklendiğinde otomatik alarm ve hareket kısıtlaması.

Çarpışma önleme sistemi: Bom hareket yörüngesini algılama, engellerle karşılaştığında otomatik yavaşlama veya durma.

Hidrolik aşırı yük koruması: Hidrolik sistemde aşırı basınç ve darbeyi önlemek için taşma valfi ve denge valfi bulunmaktadır.

Acil durum koruması: Hidrolik sistem yedekli olarak tasarlanmış olup, ani güç kesintisi durumunda bom manuel olarak basınçsızlaştırılıp geri çekilebilmektedir; platform aşırı yüklendiğinde güç otomatik olarak kesilir.

●. Yardımcı sistem

♦ Uyarı cihazı: Herhangi bir güvenlik tehlikesinin olmaması için ses ve ışık alarmı ve denge uyarı lambası ile donatılmıştır.

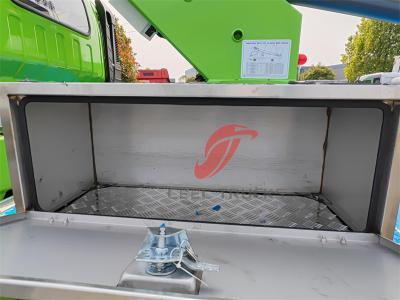

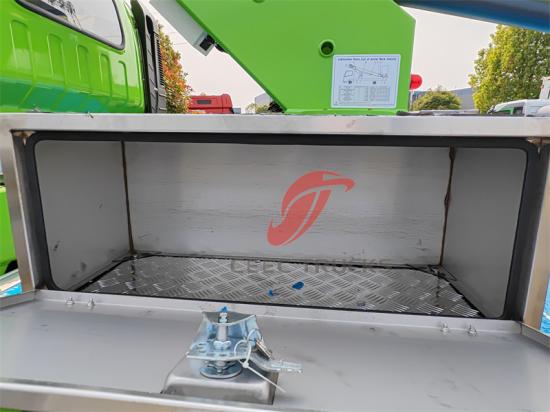

♦ Alet Kutusu: 艦asinin sol taraf谋nda s谋k kullan谋lan alet ve yedek par莽alar谋n saklanmas谋 i莽in iki adet alet kutusu yer almaktad谋r.

Teknik avantajlar

1. Verimli çalışma:Bom esnektir ve dönüş yarıçapı küçüktür, bu sayede şehir içi yollar ve fabrika atölyeleri gibi dar alanlara uygundur.

2. Güvenli ve güvenilir:Çoklu güvenlik koruma cihazları ulusal standartlara uygundur.

3. Kolay bakım:Modüler tasarım, hidrolik sistem ve elektrik sistemi bölmeler halinde düzenlenmiş olup günlük kontrol ve bakım kolaylığı sağlamaktadır.

4. Çevresel uyum yeteneği:Euro VI emisyonlu motor, çevre koruma gerekliliklerini karşılar ve hidrolik sistem, düşük sıcaklıkta mükemmel çalıştırma performansına sahiptir ve -20℃~45℃ ortam sıcaklığına uyum sağlar.

Uygulama senaryoları

• Belediye mühendisliği:sokak lambası bakımı, köprü denetimi ve trafik sinyal lambası montajı.

• Endüstriyel alan:tesis ekipmanları bakımı, boru hattı montajı ve depo rafı yapımı.

• İnşaat sektörü:dış cephe dekorasyonu, cam cephe temizliği, çelik yapı kaynak işleri.
