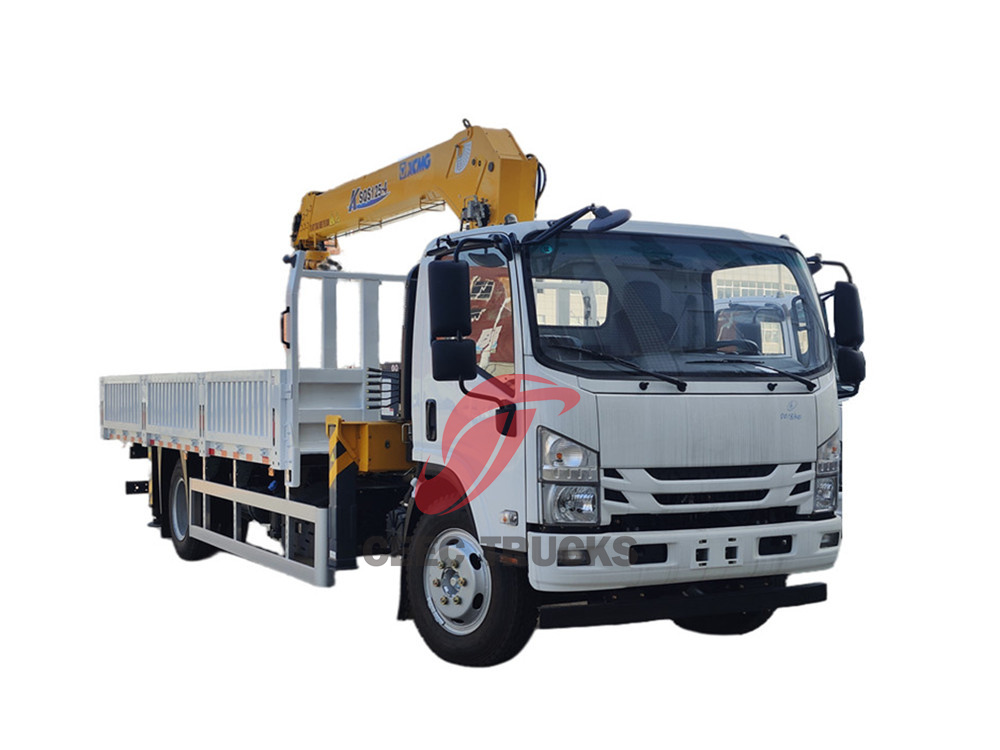

Vinçli Isuzu 700P 4x2 kargo kamyonu

Vinçli Isuzu 700P 4x2 kargo kamyonu ayrıca denirISUZU 3.2 Ton hidrolik vinçli kamyon,Isuzu 700P bomlu vinç kamyonu, Isuzu NPR kamyon üstü vinç, Isuzu 700P düz kollu vinç, Teleskopik kamyon vinci Isuzu.

The Vinçli Isuzu 700P 4x2 kargo kamyonu modern inşaat ve lojistik operasyonlarının zorlu ihtiyaçlarını karşılamak üzere tasarlanmıştır. Güçlü motoru, sağlam yapısı ve gelişmiş vinç sistemiyle bu kamyon, ağır yükleri kolaylıkla ve hassasiyetle kaldırabilir. XCMG SQS125-4 bomlu vincin entegrasyonu performansını daha da artırarak onu çeşitli görevler için ideal bir seçim haline getirir.

Özellikler:

• Dünya standartlarında lSUZU 700P Şasi, Yüksek güç ve Yakıt verimliliği, Güvenilirlik, Çalışma süresi benimseyin;

• Tüm Yapısal Malzemeler Yüksek Mukavemetli Çelikten Üretilmiştir;

• Montajı kolaydır ve montaj için minimum alan gerekir;

• Kabin Arkasına veya Yük Gövdesinin Arka Kısmına Monte Edilebilir, Böylece Kamyon Yükü;

• Opsiyonel Şasi 4x2, 6x4,8x4 ve motor gücü;

• Opsiyonel Vinç markası: XCMG, UNIC, PALFINGER...

•Opsiyonel Vinç tipi: Teleskopik bomlu vinç veya mafsallı bomlu vinç;

• İsteğe bağlı olarak Radyo Uzaktan Kumanda mevcuttur.

Özellikler

Uygulamalar

Güçlü bir XCMG SQS125-4 bomlu vinçle donatılmış Isuzu 5 tonluk hidrolik vinç kamyonu, yardımcı araçlar alanında güç ve hassasiyetin zirvesidir. Bu sağlam makine, benzersiz güç, çok yönlülük ve teknolojik gelişmişliği bünyesinde barındırarak onu çok çeşitli endüstrilerde ağır kaldırma görevleri için bir oyun değiştirici haline getirir.

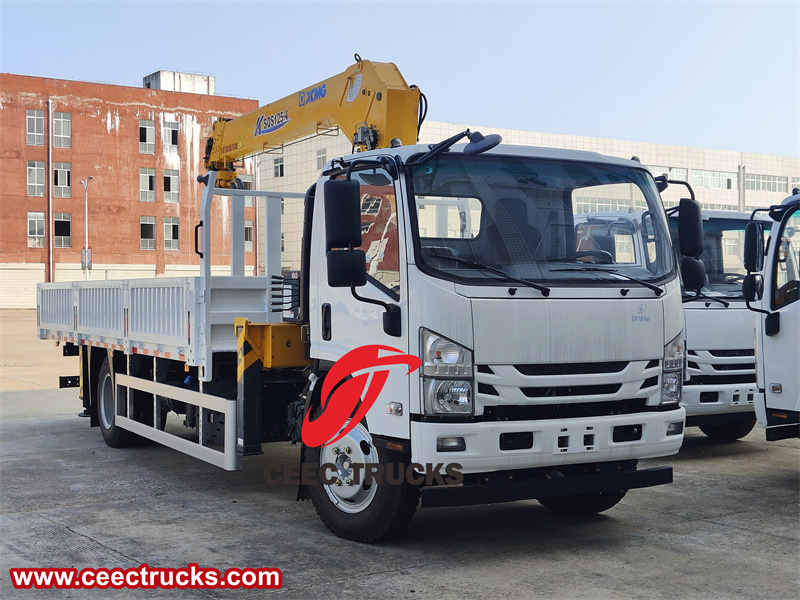

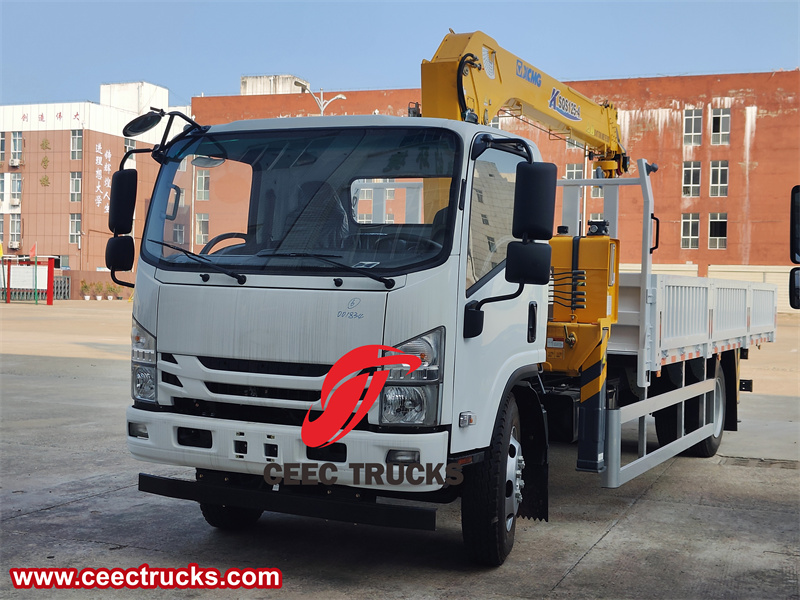

Isuzu 5 tonluk hidrolik vinç kamyonu

Güçlü şasi ve motor

Isuzu 5 tonluk hidrolik vinçli kamyon, Isuzu 700P şasisi temel alınarak modifiye edilmiş olup 4175 mm dingil mesafesine sahiptir, araç zorlu operasyonlar için bol tork ve güç sağlayan güçlü bir Isuzu 4HK1-TCG61 190HP dizel motorla çalıştırılır. Motor, dar alanlarda ve engebeli arazilerde kolay manevra kabiliyeti sağlayan düzgün vites değiştiren bir Isuzu MLD 6 vitesli şanzımanla eşleştirilmiştir. Bu kombinasyon, kamyonun en zorlu koşullarda bile ağır yükleri güvenle kaldırabilmesini sağlar.

Gelişmiş vinç sistemi

Bu kamyonun kalbi XCMG SQS125-4 bomlu vinçtir. Bu vinç, eşsiz erişim, doğruluk ve yük taşıma yetenekleri sağlayan sağlam bir bom yapısına ve gelişmiş hidrolik sisteme sahiptir. Ağır nesneleri kolaylıkla kaldırmada mükemmeldir ve bu da onu hassasiyet ve gücün kritik olduğu inşaat sahaları, lojistik operasyonları ve endüstriyel uygulamalar için vazgeçilmez bir araç haline getirir.

Vinç, mükemmel nötr hizalama ve yüksek bükülme direncine sahip 4 bölümlü bir bom ile donatılmıştır ve bu da istikrarlı ve güvenilir kaldırma performansı sağlar. Bom, verimli ve güvenilir bom uzatma ve geri çekme sağlayan tek silindirli kablolu senkron teleskopik bir mekanizma ile donatılmıştır. Ayrıca vinç, çalışmadan önce ve sonra zamandan tasarruf sağlayan ve kancanın sallanmasını önleyerek sürüş güvenliğini artıran bir terminal otomatik kanca geri çekme cihazı ile donatılmıştır.

Isuzu 700P bomlu vinç kamyonu

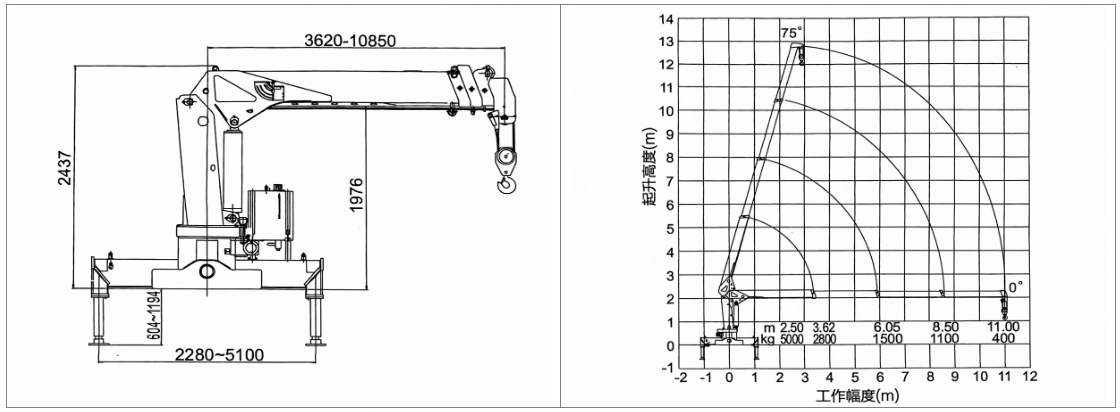

XCMG SQS125-4'ün teknik çizimi

Çok yönlü kaldırma kapasitesi

5 tonluk maksimum kaldırma kapasitesiyle XCMG SQS125-4 bomlu vinç, çeşitli kaldırma görevleri için uygundur. Bom, maksimum 11,2 metreye kadar uzatılabilir ve maksimum kaldırma yüksekliği 12,5 metredir. 125 kN'luk maksimum kaldırma momentiyle·m ve 11 metrelik bir çalışma aralığına sahip olan bu vinç, en ağır yükleri bile kolayca kaldırabilir. Vinç ayrıca 0'lık değişken bir genlik aralığına sahiptir°-75°ve 360°yüklerin her yöne hassas konumlandırılması için dönüş.

Büyük kaldırma kapasitesiyle bilinen XCMG SQS125-4 vinç, ağır kaldırma görevlerini kolaylıkla halledebilir. Tasarımı sağlam ve kullanımı kolaydır, mükemmel teleskopik işlevlere ve pürüzsüz kaldırma performansına sahiptir. İster inşaat sahalarında, ister lojistik merkezlerinde veya endüstriyel sahalarda olsun, bu vinç çeşitli kaldırma işlemlerini gerçekleştirebilir ve önemli bir yardımcıdır.

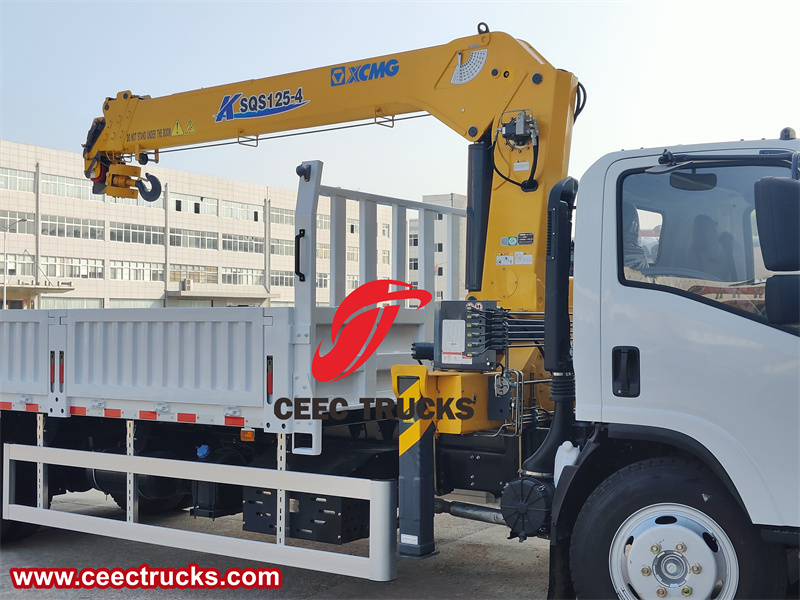

XCMG SQS125-4

Operasyonel verimlilik

Vinç ve kamyonun kusursuz entegrasyonu operasyonel verimliliği artırır ve farklı görevlerde optimum performans sağlar. Vinç kabininin sezgisel kontrolleri ve ergonomik tasarımı, vinç operatörü için kullanım kolaylığını ön planda tutarak hızlı ve doğru yük elleçlemeyi kolaylaştırır. Bu kombinasyon aracı, çeşitli işlevler ve taşıma ile kaldırma işlemleri arasında kusursuz geçiş sunarak üretkenliği artırır.

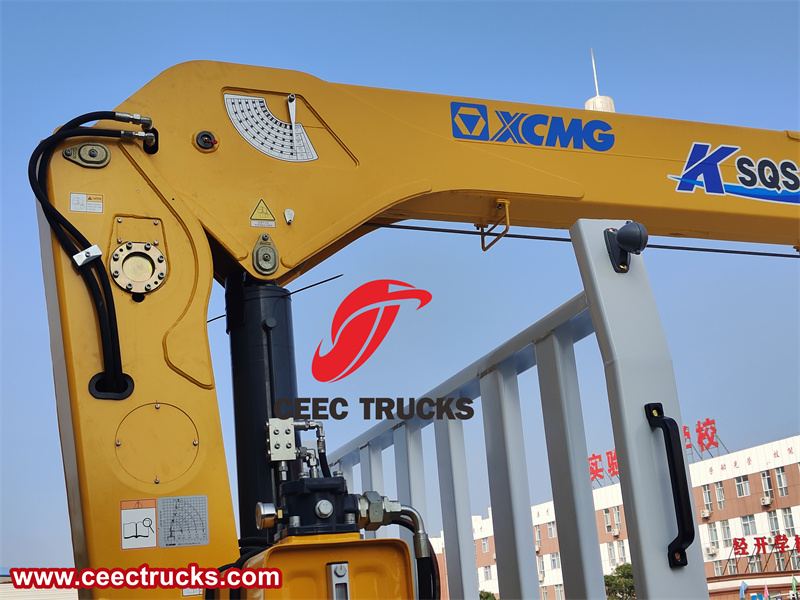

Dönen destek

Isuzu 700P kamyon vinci, esnek, kullanımı kolay, verimli ve güvenilir çok işlevli bir kaldırma ekipmanıdır. Bu nedenle, kamyon vinci operasyonu için doğru çalışma yöntemi ve önlemlerin anlaşılması özellikle önemlidir; bu, yalnızca aracın hizmet ömrünü iyileştirmekle kalmaz, aynı zamanda operasyon güvenliğini de büyük ölçüde artırabilir.

Kamyon vinci operasyon yöntemi adımları:

1. Çalışma ortamını gözlemleyin, çalışma için uygun açıyı seçin, sol ve sağ bacakların tam açılabilmesi için yeterli alan sağlayın ve aracı, yükün ağırlığına göre yükten uygun bir mesafeye park edin.

2. Vincin tüm kontrol kollarının orta konumda olup olmadığını kontrol edin. Kol orta konumda değilse, orta konuma geri getirin.

3. Hidrolik yağ deposundaki kapatma vanasının açık olup olmadığını kontrol edin. Açık değilse, açtığınızdan emin olun. Aynı zamanda, hidrolik yağ kapasitesinin kalifiye aralıkta olduğundan emin olun.

4. Hidrolik ayak kilidinin kapalı konumda olduğundan emin olun.

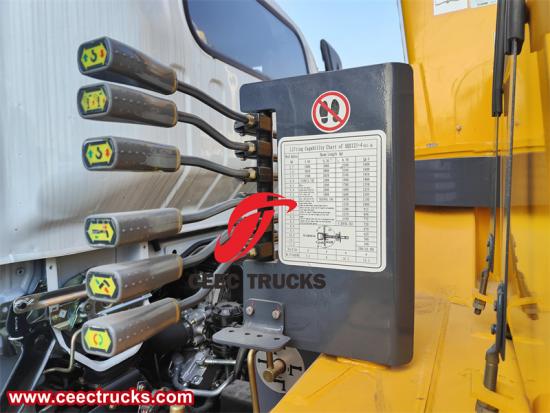

Joystick

5. Hidrolik boru hattının normal olup olmadığını ve tel halatın aşınma durumunu kontrol ederek güvenliği sağlayın.

6. Arabayı çalıştırın ve hava basıncını gözlemleyin. 5'ten fazla hava basıncına ulaştığında, güç çıkışını asın ve güç çıkışını çalışır duruma getirin. Belirli işlem şudur: debriyaja basın, vites kutusunu boşa alın, güç çıkış elektrik düğmesine basın ve debriyajı yavaşça bırakın. Bu sırada, debriyaj çalışır durumdadır.

7. Ön ve arka destek ayağı kilitlerini açın ve destek ayaklarını tamamen açın. Destek ayakları yere değmeli ve araba havada asılı kalamaz. Arabanın tüm tekerlekleri yere değmelidir.

8. Döner mekanizmanın kilitleme pimini çıkarın.

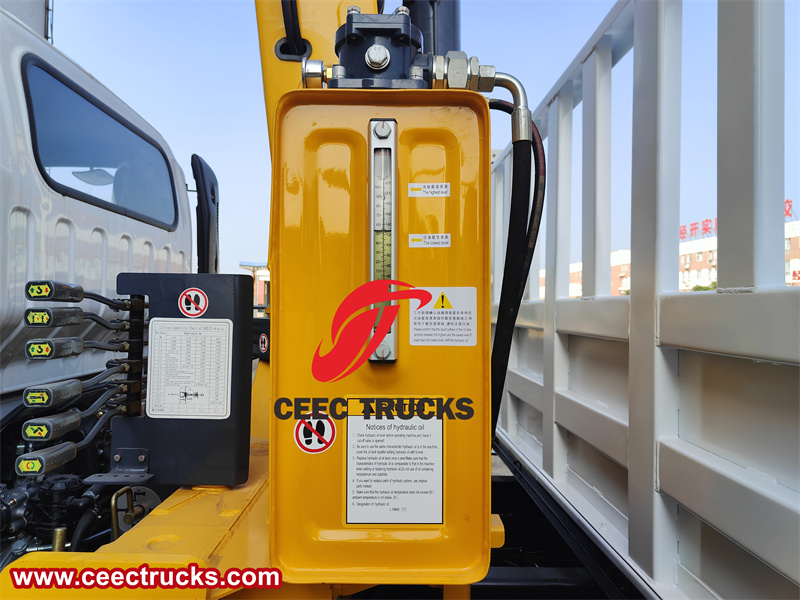

Hidrolik yağ tankı

9. Yukarıdaki adımlar tamamlandıktan sonra vinç çalıştırılabilir.

10. Vinç kullanırken önce tel halatı serbest bırakın, sonra kolu uzatın. Vincin kaldırma açısının 30 dereceden az olmaması önerilir

11. Kaldırma işlemi tamamlandıktan sonra, vinç kolu ve destek ayağı sıfırlanmalıdır. Önce dikey destek ayağını yerden geri çekin ve ardından yatay destek ayağını geri çekin. Daha sonra sabitleme pimini ve mekanik kilidi takmayı unutmayın. PTO'yu ayırın.

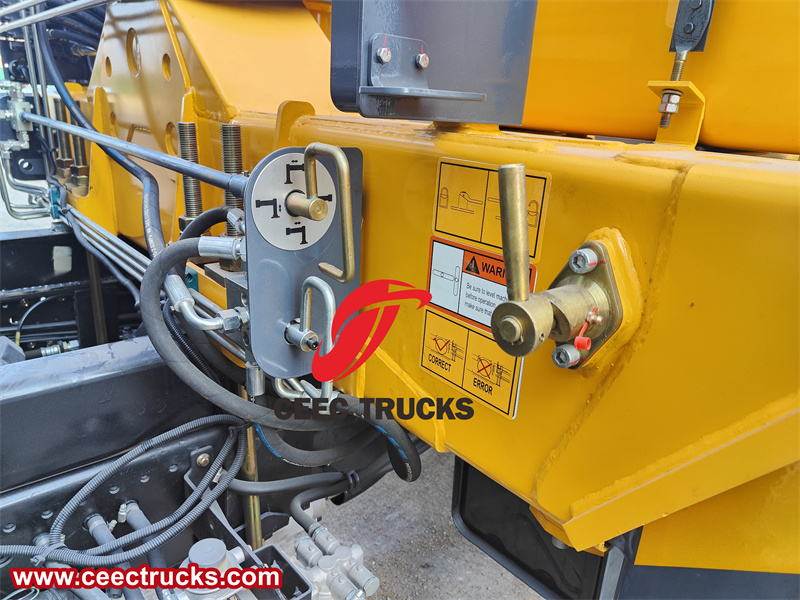

Hidrolik bacak kilidi

Isuzu NPR bomlu vinç kamyonunun işletimine ilişkin notlar:

1. Aşırı kilolu çalıştırma kesinlikle yasaktır ve insanların vinç kolunun altında durması kesinlikle yasaktır.

2. Aracın önünde kaldırma işlemi kesinlikle yasaktır.

3. Vinç koluyla ağır cisimlerin sürüklenmesi yasaktır.

4. Tel halat serbest bırakıldığında, tel halat tamburda en az 3 tur tutulmalıdır.

5. Tel halatın dış teli çapının %10'una kadar aşındığında, tel halat hurdaya çıkarılmalıdır.

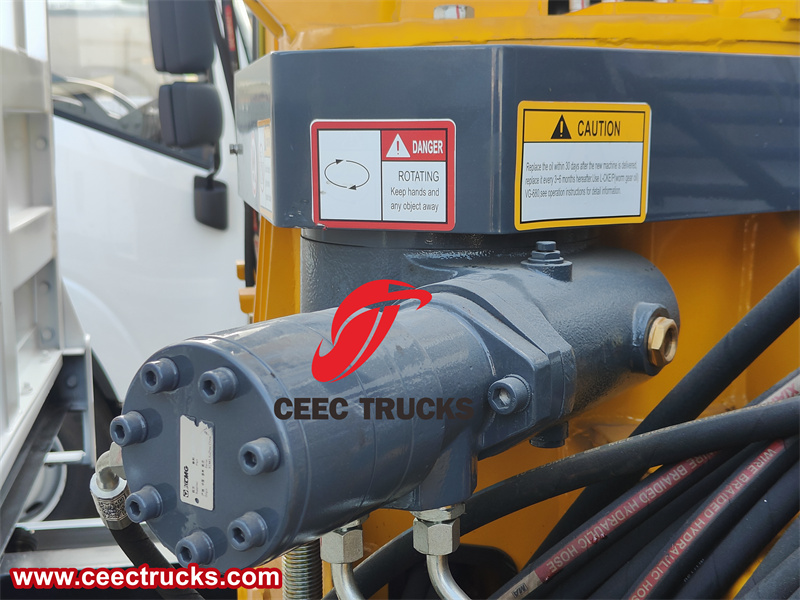

Döner redüktör

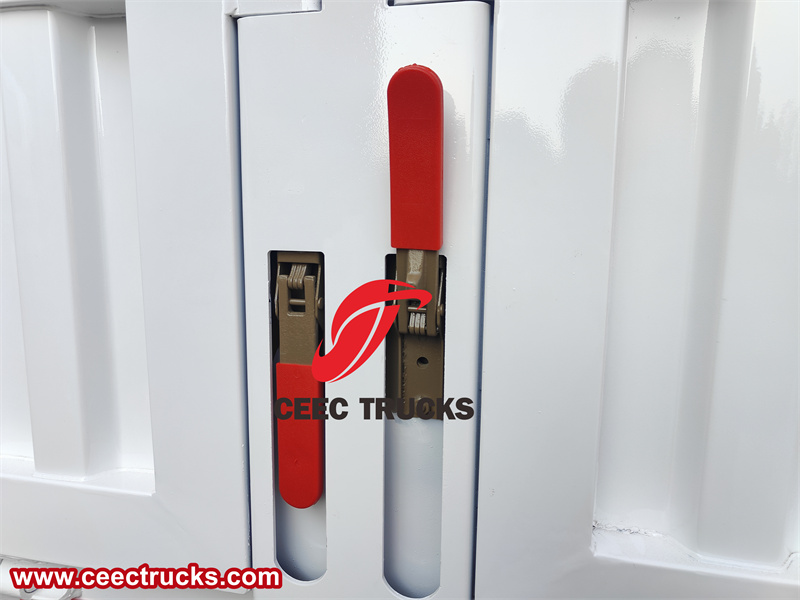

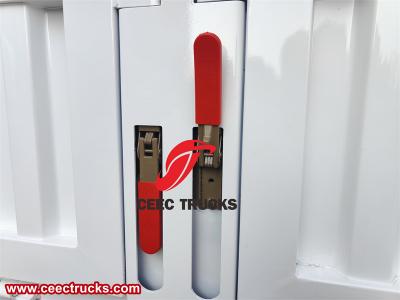

Kargo kutusu yan panel kilidi
