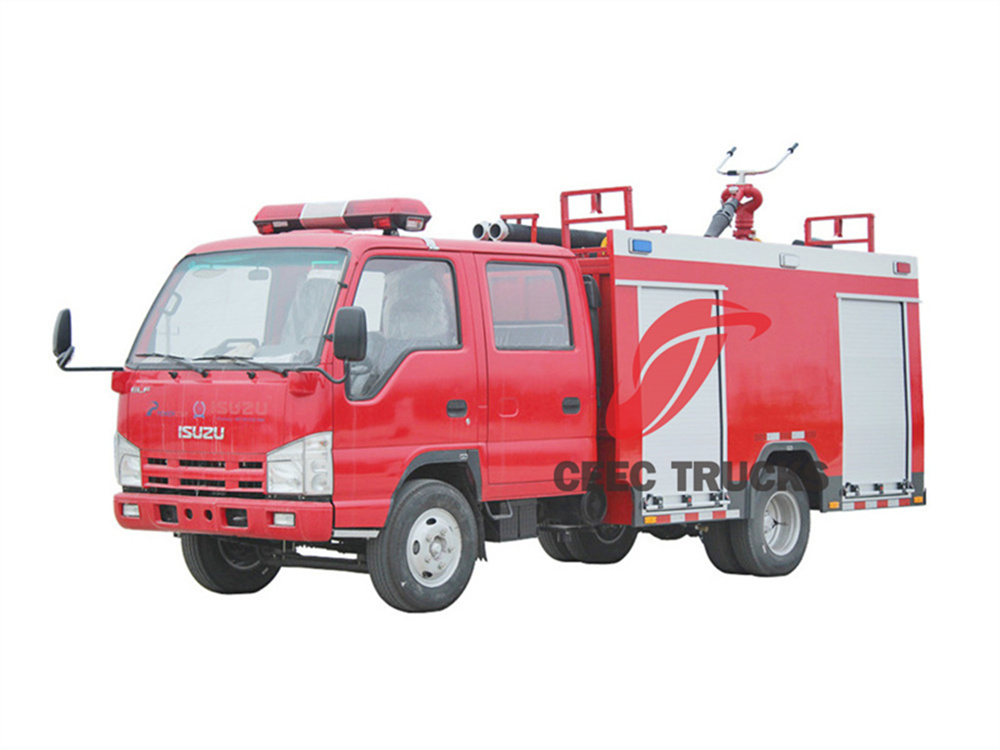

Isuzu ELF 100P 3000 Litre İtfaiye Aracı

Isuzu ELF 100P 3000 Litre İtfaiye aracı aynı zamanda Yeni Isuzu 4KH1 120HP 3000 Litre İtfaiye aracı olarak da adlandırılır Isuzu 120HP 3cbm su köpüklü itfaiye aracı, Isuzu ELF 100P köpüklü yangın pompası kamyonu, Isuzu hafif köpüklü itfaiye aracı, Isuzu ELF 3cbm köpüklü su kurtarma itfaiye aracı, Isuzu 100P mini köpüklü itfaiye aracı.

TheIsuzu ELF 100P 3000 Litre İtfaiye aracı zorlu bir canavar gibi hayata döner, eşsiz güç ve hassasiyetle yangınlarla mücadele etmeye hazır. Güçlü Isuzu 4KH1 120HP motorla güçlendirilen bu yangın söndürme makinesi, güç ve dayanıklılığın özüdür, yaşam, mülk ve daha fazlası için güçlü bir destek sağlamak üzere amansız bir enerjiyle acil durumlara saldırır.

Büyük bir 2000 litreliker su tankı ve 1000 litrelik köpük tankı Bu kamyon özünde alevler karşısında bir umut deposudur. Yangınlarla amansızca mücadele etmek için gereken can damarını taşır ve itfaiyecilerin en şiddetli yangınlarla bile durmadan mücadele etmek için ihtiyaç duydukları kaynaklara sahip olmalarını sağlar.

Bu itfaiye aracı, yangınları cerrahi bir hassasiyetle söndürmek için büyük su akışlarını doğru bir şekilde boşaltabilen güçlü bir pompalama sistemiyle donatılmıştır. Her nozul bir silahtır ve her hortum bir can simididir çünkü bu yangın söndürme harikası alevleri söndürmeye ve hayatları korumaya hazırdır.

Özellikler

Uygulamalar

Isuzu ELF 100P 3000 Litre İtfaiye aracı, acil müdahale için tasarlanmış güçlü ve güvenilir bir makinedir. Güçlü 120HP Isuzu 4KH1 motoruyla eşsiz hız ve çeviklikle olay yerine koşar. 2000 Litre su deposu ve 1000 Litre köpük deposu, en şiddetli alevleri söndürüp hayat kurtaran bir nehre dönüşmesini sağlar. Şık kırmızı tasarımı, her türlü acil durumda özellikle dikkat çekicidir. Bu itfaiye aracı, her türlü zorluğun üstesinden gelmeye hazır, can ve mal koruyucusudur.

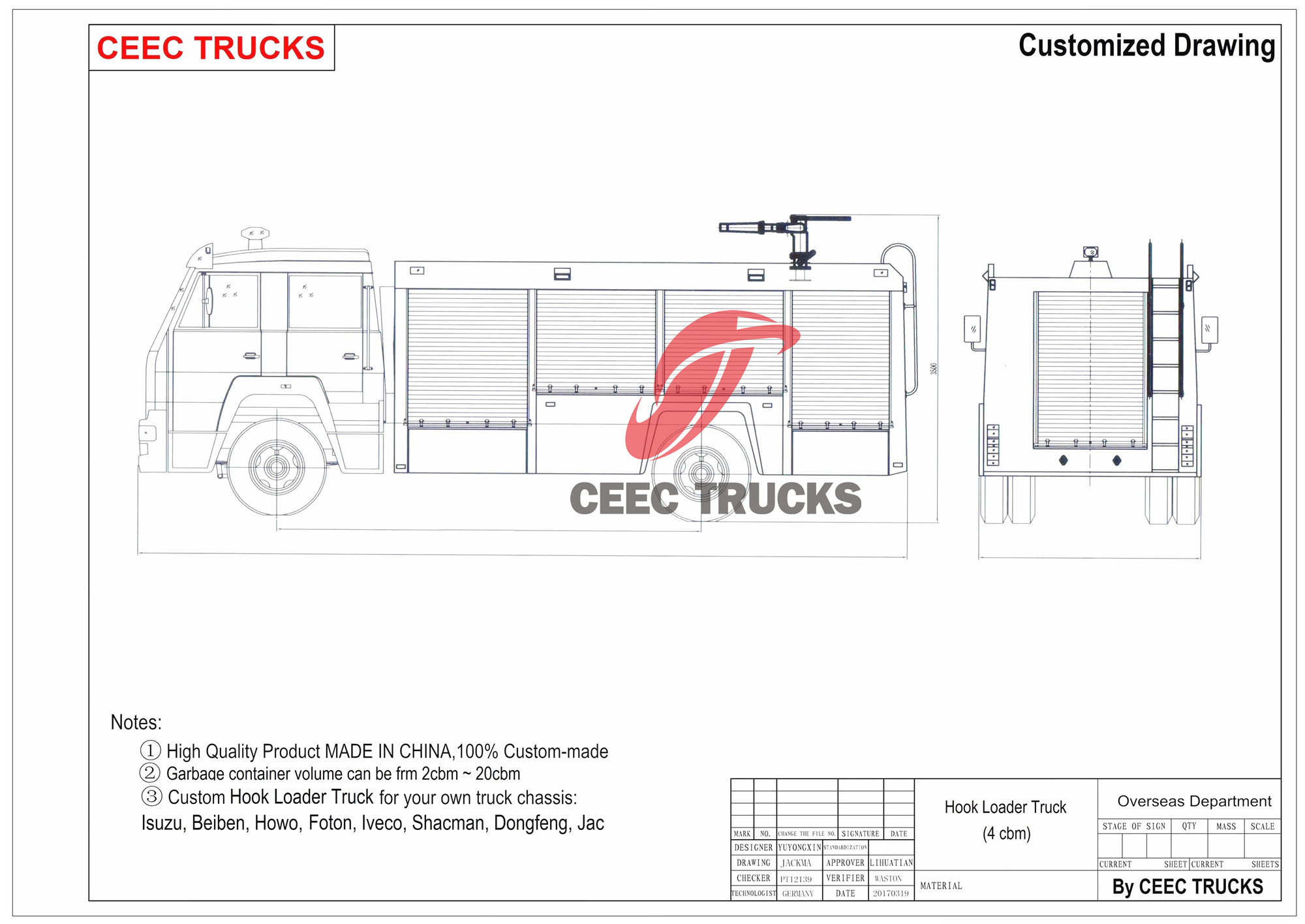

Isuzu ELF 100P 3000 Litre İtfaiye aracının teknik çizimi

A… Gövde ve şasi

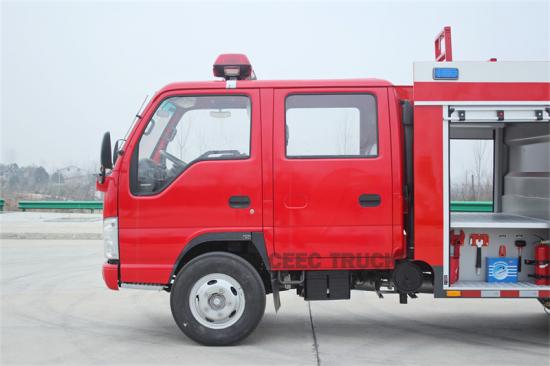

Bu itfaiye aracının gövdesi ve şasisi acil kurtarma görevleri için iyi tasarlanmış ve üretilmiştir. Çift sıralı kabin tasarımına sahiptir, sürücü ve yardımcı sürücü için geniş ve konforlu bir sürüş alanı sağlayarak acil durumlarda etkili iletişim ve iş birliğini kolaylaştırır.

Şasi açısından araç, güçlü ve çeşitli karmaşık yol koşullarıyla kolayca başa çıkabilen bir Isuzu 100P 120HP motorla donatılmıştır ve bu da itfaiye aracının yangın mahalline hızla ulaşmasını sağlar. Eşleşen MSB 5 vitesli şanzıman, sürücüye daha esnek sürüş seçenekleri sunarak pürüzsüz vites geçişleri ve kolay kullanım sağlar.

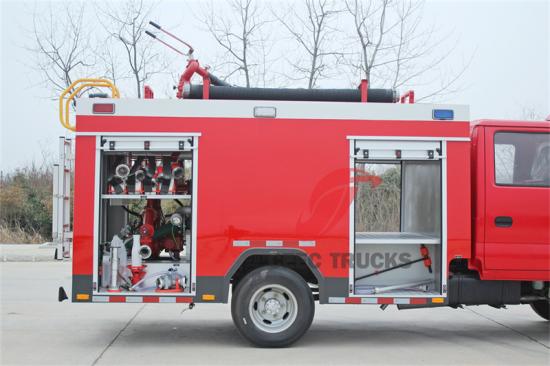

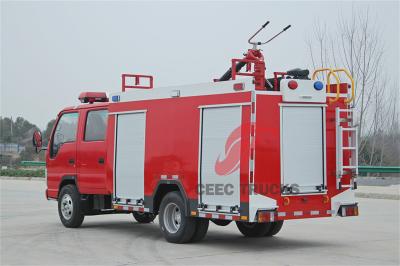

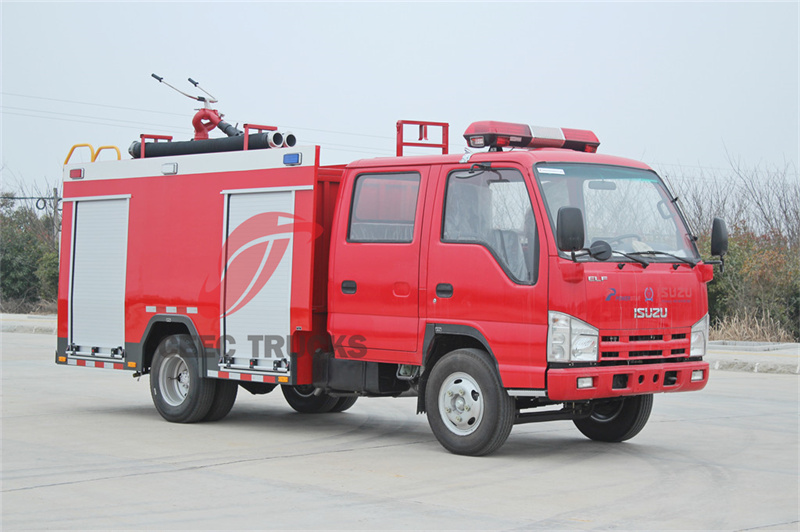

Isuzu ELF 100P 3000 Litre İtfaiye aracı

Genel gövde, yalnızca itfaiye araçlarının geleneksel imajına uymakla kalmayıp aynı zamanda acil bir durumda çevredeki insanların dikkatini hızla çekebilen ve kurtarma operasyonları için değerli zaman kazandıran çarpıcı bir kırmızı renge sahiptir. Gövdenin her iki tarafında 2 kübik su tankı ve 1 kübik köpük tankı bulunur. Bu büyük kapasiteli sıvı depolama tankları, itfaiye aracı için yeterli yangın söndürme ortamı sağlayarak uzun süreli ve yüksek yoğunluklu yangın söndürme operasyonları sırasında sürekli su temini sağlar.

Ayrıca gövdede, itfaiyecilerin acil durumlarda hızlı bir şekilde erişebilmesi için çeşitli yangın söndürme ekipmanları ve kurtarma ekipmanlarının saklanması için özel bir alet odası da bulunmaktadır. Kuyruk, yangın söndürme etkisini sağlamak için su tabancaları, su topları ve diğer su boşaltma ekipmanları için güçlü su akışı desteği sağlamak üzere yerleşik yüksek performanslı bir yangın pompası sistemine sahip bir pompa odası olarak tasarlanmıştır.

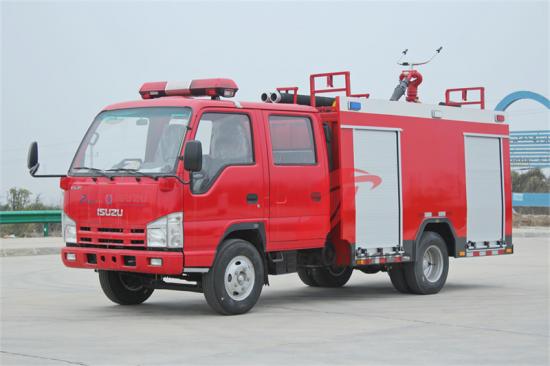

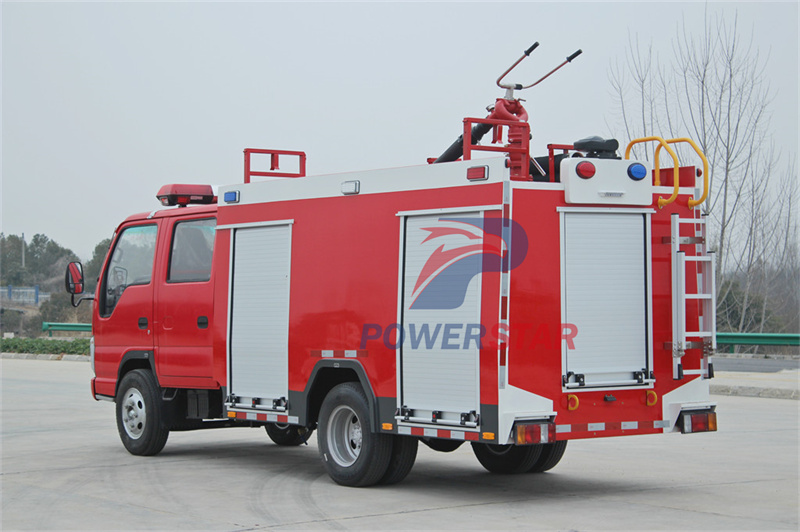

Isuzu ELF 100P köpüklü yangın söndürme aracı

A… 2 kübik su tankı ve 1 kübik köpük tankı

Bu itfaiye aracının gövde tasarımında 2 metreküp su tankı ve 1 metreküp köpük tankı önemli bir yer tutar. Bunlar sadece itfaiye operasyonlarının temel bileşenleri değil, aynı zamanda itfaiye araçlarının yangın söndürme kabiliyetini ölçmek için önemli bir göstergedir.

2 kübik su tankı gövdenin ortasında yer alır ve uzun süreli depolama ve kullanım sırasında su kalitesi sorunları veya dış çevresel etkiler nedeniyle zarar görmemesini sağlamak için yüksek mukavemetli, korozyona dayanıklı karbon çelik malzemelerden yapılmıştır. Su tankının içi, yosun oluşumunu ve bakteri üremesini etkili bir şekilde önlemek ve suyu temiz ve hijyenik tutmak için özel olarak işlenmiştir. Aynı zamanda, su tankının su çıkışı makul bir şekilde tasarlanmıştır ve düzgün ve istikrarlı su akışı sağlamak için su tabancalarını, su toplarını ve diğer su çıkış ekipmanlarını hızlı bir şekilde bağlayabilir.

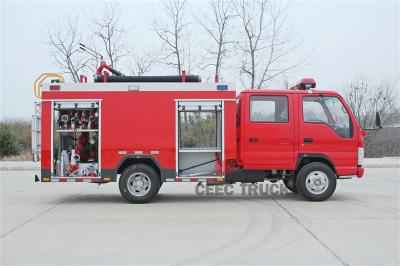

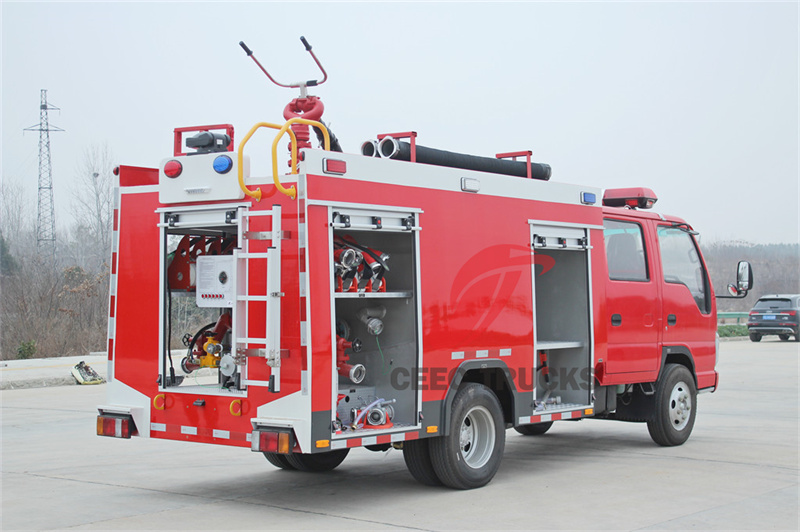

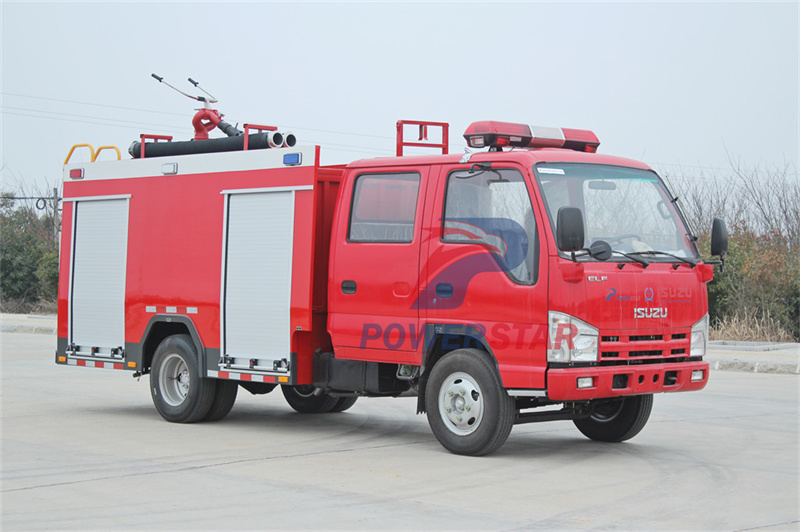

Isuzu 120HP 3cbm su köpüklü itfaiye aracı

Su tankının yanında, yine yüksek kaliteli malzemelerden yapılmış ve mükemmel sızdırmazlık ve ısı yalıtım özelliklerine sahip 1 metreküplük bir köpük tankı bulunmaktadır. Köpük tankı, suyla karıştırıldıktan sonra hızla kararlı bir köpük tabakası oluşturabilen, yanan nesnenin yüzeyini kaplayan ve havayı izole eden, böylece hızlı yangın söndürme amacına ulaşan etkili ve çevre dostu yangın söndürme köpüğünü depolar. Köpük tankının çıkışı su tankına bağlanır. Pompa sisteminin basınçlandırılması yoluyla köpük suyla karıştırılır ve daha sonra etkili yangın söndürme sağlamak için su çıkış ekipmanına taşınır.

Bu iki sıvı depolama tankının kapasite tasarımı, gerçek yangınla mücadele operasyonlarında itfaiye araçlarının ihtiyaçlarını tamamen göz önünde bulundurur; bu, yalnızca yeterli yangın söndürme ortamı tedarikini sağlamakla kalmaz, aynı zamanda aşırı kapasite nedeniyle oluşan aşırı ağırlık ve elverişsiz çalışma gibi sorunları da önler. Aynı zamanda, sıvı depolama tankındaki sıvı seviyesi değişikliklerini gerçek zamanlı olarak izleyebilen ve sıvı seviyesi çok düşük olduğunda alarm çalarak itfaiyecilere yangın söndürme ortamını zamanında yenilemelerini hatırlatan doğru sıvı seviyesi göstergeleri ve alarm cihazlarıyla da donatılmıştır.

Bu itfaiye aracının 2 metreküp su tankı ve 1 metreküp köpük tankı makul bir tasarıma ve güce sahiptir ve itfaiye aracına yeterli yangın söndürme ortamı ve etkili yangın söndürme araçları sağlar, bu da itfaiye teşkilatının çeşitli yangın kazalarıyla başa çıkması için önemli bir araçtır.

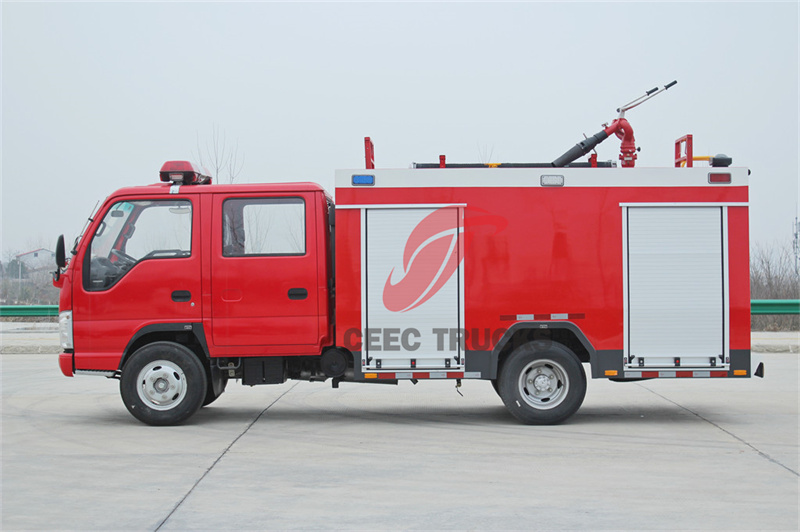

Isuzu hafif köpüklü yangın söndürme aracı

A… CB10/30 yangın pompası ve PL24 yangın monitörü

Bu itfaiye aracı, birlikte güçlü yangın söndürme sistemini oluşturan gelişmiş bir CB10/30 yangın pompası ve bir PL24 köpüklü su çift amaçlı yangın monitörü ile donatılmıştır.

CB10/30 yangın pompası, yüksek performanslı, yüksek güvenilirliğe sahip bir yangın söndürme pompasıdır. Pompa, su basınçlandırma ve taşımayı sağlamak için yüksek hızlı dönen bir pervane aracılığıyla mekanik enerjiyi sıvı kinetik enerjisine dönüştüren gelişmiş bir santrifüj tasarımını benimser. Tasarımı, yangın söndürme operasyonlarının özelliğini tamamen dikkate alır ve hızlı bir şekilde başlayabilir ve kısa sürede istikrarlı bir su akışı sağlayabilir. Pompanın maksimum akış hızı, çeşitli karmaşık ortamlarda yangın söndürme ihtiyaçlarını karşılayabilen 30L/s'ye ulaşabilir. CB10/30 yangın pompası, yüksek kaliteli malzemelerden ve ileri teknolojiden yapılmıştır. Uzun vadeli, yüksek yoğunluklu yangın söndürme operasyonlarında istikrarlı performans sağlayan aşınma direnci, korozyon direnci ve yüksek sıcaklık direnci özelliklerine sahiptir.

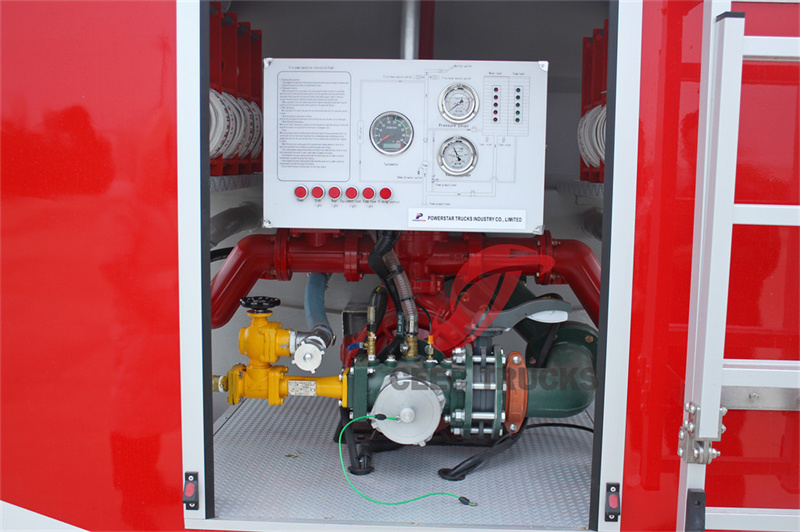

CB10/30 yangın pompası

PL24 yangın monitörü, kapsamlı ve kullanımı kolay bir yangın söndürme ekipmanı olan CB10/30 yangın pompasıyla eşleştirilmiştir. PL24 yangın monitörünün menzili ≥45 m'dir. 360° her yöne dönüşü ve yukarı ve aşağı eğim ayarlama işlevi, itfaiyecilerin yangın kaynağına doğru bir şekilde nişan almasını ve hızlı ve etkili yangın söndürme elde etmesini sağlar. Ayrıca, PL24 yangın monitörünün su çıkış tasarımı, farklı yangın kaynaklarının ve yangın söndürme aşamalarının ihtiyaçlarını karşılamak için doğru akım, sprey vb. gibi çeşitli isteğe bağlı modlara sahiptir.

PL24 yangın izleme cihazı esas olarak bir taban, bir mermi, bir nozul, bir namlu ve bir yatay dönüş mekanizmasından oluşur. Köpük sıvısı tabandan mermiye girer, nozuldan geçerken yayılır ve atomize olur ve namlunun kuyruğundan havayı içine çekerek hava köpüğü oluşturur ve bu köpük namludan püskürtülerek yangını söndürür. Operatör, yatay dönüş ve yükseltme yoluyla silah gövdesinin konumunu ayarlayarak yangın noktasını hedef alabilir. Püskürtme sırasında, itfaiyecilerin güvende olmaları ve performanslarını tam olarak ortaya koymaları için mümkün olduğunca rüzgar yönünde püskürtülmelidir.

CB10/30 yangın pompası ile PL24 yangın monitörünün mükemmel kombinasyonu, bu itfaiye aracına güçlü yangın söndürme kabiliyetleri ve esnek yangın söndürme yöntemleri sağlayarak, onu itfaiye teşkilatlarının çeşitli yangın kazalarıyla başa çıkmalarında önemli bir araç haline getiriyor.

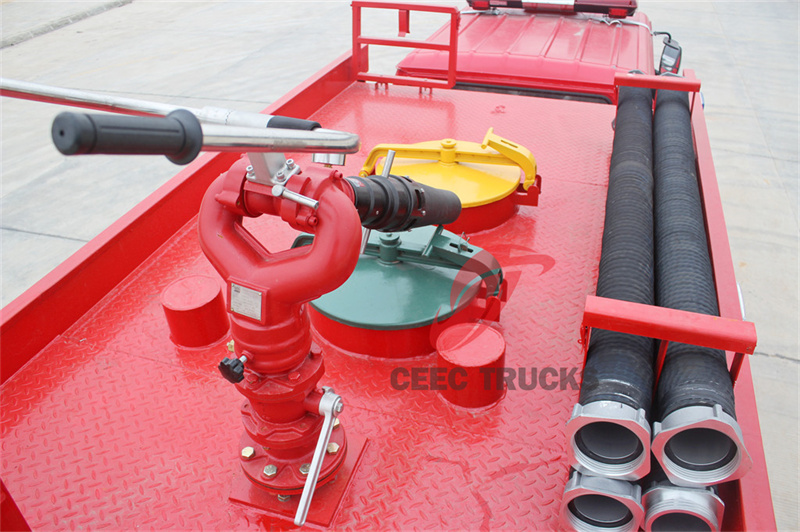

PL24 yangın izleme cihazı

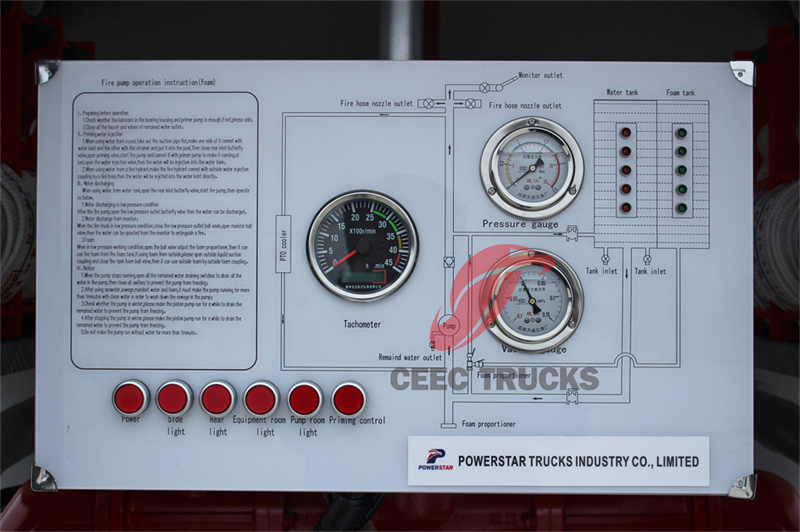

Kontrol Paneli

Operasyon tanıtımı ve çalışma yapısı diyagramı kontrol panelinde belirgin bir konuma yerleştirilmiştir. İtfaiyecilere detaylı operasyon adımları ve ekipman yapısı açıklamaları sağlamak için açık metin ve sezgisel grafikler kullanılmıştır. Bu tanıtımlar ve diyagramlar itfaiyecilerin ekipmana hızlı bir şekilde aşinalık kazanmalarına yardımcı olmakla kalmaz, aynı zamanda acil durumlarda verimli ve güvenli yangın söndürme operasyonları sağlamak için gerekli operasyon rehberliğini de sağlar. Kontrol paneli, gece veya düşük ışık koşullarında operasyonlar için yeterli aydınlatma sağlamak üzere bir aydınlatma lambasıyla donatılmıştır ve itfaiyecilerin gösterge panelini ve operasyon düğmelerini net bir şekilde görebilmelerini sağlar.

A- Gösterge paneli:

· Vakum göstergesi: Yangın pompasının su emiş ucundaki vakum derecesini izlemek, su emiş işlemi sırasında pompa gövdesinin yeterli negatif basınç oluşturabilmesini ve suyu etkili bir şekilde çıkarabilmesini sağlamak için kullanılır.

· Basınç göstergesi: Yangın pompasının su çıkışındaki basınç değerini göstererek itfaiyecilerin pompa gövdesinin çalışma durumunu ve su tahliye performansını anlamalarına yardımcı olur, böylece yangın mahalline göre su tahliye basıncını ve akışını ayarlayabilirler.

· Takometre: yangın pompası motorunun hızını gerçek zamanlı olarak görüntüler, itfaiyecilere pompa gövdesinin çalışma durumu hakkında sezgisel geri bildirim sağlar ve potansiyel arızaların zamanında keşfedilmesine ve ortadan kaldırılmasına yardımcı olur.

Kontrol Paneli

A… Yangın söndürme ekipmanları

Bu itfaiye aracı, çeşitli karmaşık yangın sahneleriyle başa çıkmak için tasarlanmış kapsamlı yangın söndürme ekipmanlarıyla donatılmıştır ve itfaiyecilerin yangın söndürme görevlerini etkili ve güvenli bir şekilde tamamlamasını sağlar. Bu araçta bulunan ana yangın söndürme ekipmanları şunlardır:

Yangın söndürücü: Araçta, ilk çıkan yangınları veya belirli tipteki yangınları söndürmek için kullanılan kuru tozlu yangın söndürme cihazı bulunmaktadır.

Su toplayıcı: Nehir, göl vb. gibi doğal su kaynaklarını toplamak ve itfaiye araçlarına ilave su kaynağı sağlamak amacıyla borular aracılığıyla yangın pompasına bağlanmak amacıyla kullanılır.

Su filtresi: Su toplayıcının arka ucuna monte edilir ve yangın söndürme suyunun temiz ve güvenli olmasını sağlamak için sudaki kirleticileri ve yabancı maddeleri filtrelemek için kullanılır.

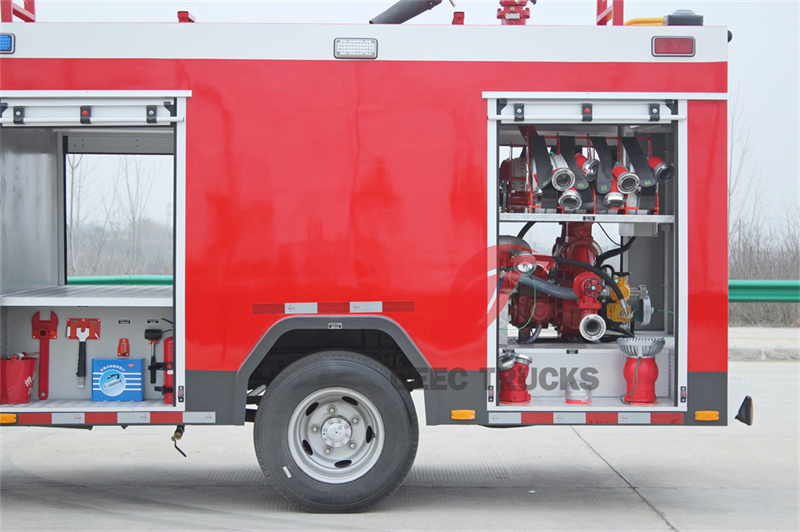

Yangın söndürücü，su toplayıcı，su filtresi

Su dağıtıcısı: Yangın hortumunu birden fazla kola bölerek aynı anda birden fazla yangın noktasına su teminini kolaylaştırır ve yangınla mücadele verimliliğini artırır.

Su tabancası: Büyük çaplı yangınları söndürmek için uzak mesafeden su püskürtmek amacıyla kullanılan DC hortumu ve DC şalter hortumu da dahil.

Köpük tabancası: Köpük tankına bağlanarak köpük karışımı püskürtür, yağ ve kimyasallar gibi yanıcı ve patlayıcı maddelerin yangınlarını söndürmeye uygundur.

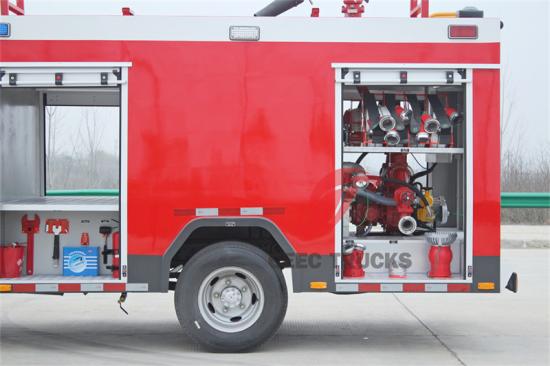

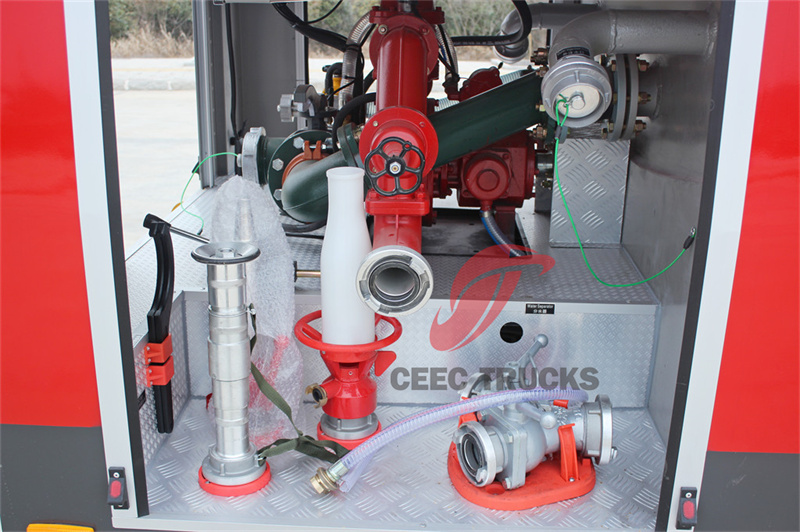

Su dağıtıcı, su tabancası, köpük tabancası

Yangın hortumu: Yüksek sıcaklığa ve yüksek basınca dayanıklı kauçuk veya sentetik malzemelerden üretilen, yangın pompalarını ve su tahliye ekipmanlarını birbirine bağlamak, su akışını veya köpük karışımını iletmek amacıyla kullanılan bağlantı elemanlarıdır.

Yangın anahtarı, kürek, kazma, balta:

Yangın anahtarı: yangın hortumlarını, su borularını ve diğer ekipmanları hızlı bir şekilde bağlamak veya çıkarmak için kullanılır.

Yangın küreği: yangın mahallinde engelleri kazıp temizlemek veya yıkım aracı olarak kullanılır.

Ateş kazması: Duvar, kapı, pencere gibi engelleri yıkmak ve yangın söndürme kanalları açmak için kullanılır.

Yangın baltası: Ağaç kesmek, ahşap yapıları yıkmak vb. amaçlarla kullanılır ve aynı zamanda itfaiyecilerin acil durumlarda kendilerini savunma amaçlı kullandıkları bir silahtır.

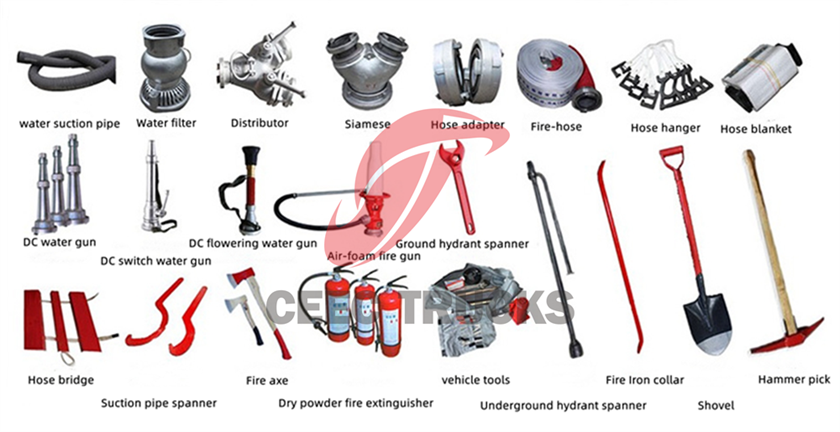

Ateş atı

Yangın kıyafeti: Yangın kıyafeti, itfaiyecilerin yangınla mücadele ve kurtarma gibi görevleri yerine getirirken giydiği özel bir kıyafettir. İtfaiyecileri yüksek sıcaklık, alevler, duman ve kimyasallar gibi zararlı etkenlerden korumak için tasarlanmıştır.

Bu yangın söndürme ekipmanları birlikte itfaiye aracının güçlü yangın söndürme sistemini oluşturur ve itfaiyecilerin çeşitli yangınlara müdahale ederken hızlı ve doğru eylemlerde bulunabilmelerini ve insanların canlarını ve mallarını etkili bir şekilde koruyabilmelerini sağlar. Aynı zamanda, bu cihazlar gerçek kullanımda güvenilirliklerini ve güvenliklerini sağlamak için sıkı testlerden ve sertifikasyonlardan geçmiştir.
