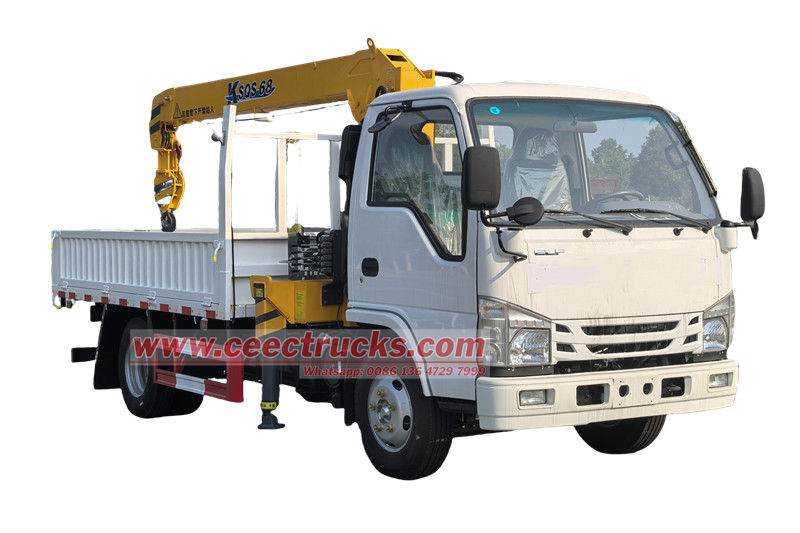

Isuzu ELF 3.2 tonluk kamyon yükleyici vinç, bir araca monte edilmiş ve geri çekilebilir düz kol yapısına sahip, verimli ve esnek bir kaldırma ekipmanıdır. Vincin düz kol tasarımı, uzun bir çalışma yarıçapı ve yüksek bir kaldırma yüksekliği ile çeşitli açılarda çalışmasını sağlar. Kontrol sistemini çalıştırarak, malların hassas bir şekilde kaldırılması ve taşınması kolaydır. Isuzu ELF kamyon yükleyici vinç Lojistik, inşaat, kurtarma ve diğer senaryolarda yaygın olarak kullanılır, iş verimliliğini ve operasyon güvenliğini büyük ölçüde artırır.

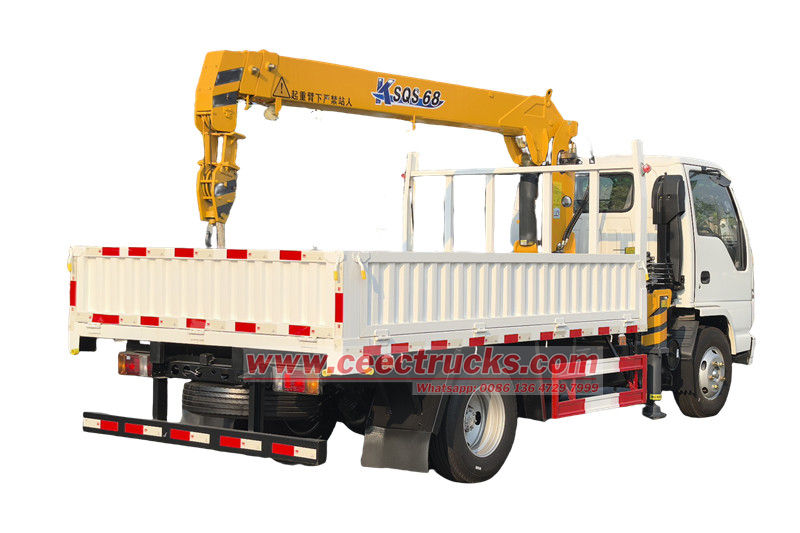

Isuzu ELF 3.2 tonluk kamyon yükleyici vinç, 3.2 tonluk vinç kaldırma, teleskopik vinç kamyonu, servis bomlu kamyon, teleskopik bomlu kamyona monte vinç vb. ile Isuzu ELF kamyon olarak da adlandırılır. Araç, Isuzu 100P şasesi üzerine modifiye edilmiş olup, güçlü bir Isuzu 4KH1CN6LB 120HP motor, MSB 5 ileri şanzıman, akıcı vites geçişleri ve aracın gövdesinin arkasında büyük kaldırma kapasitesi ve erişime sahip SQS-68 vinç ile donatılmış olup, altında vinç kancasıyla kaldırılan ağır cisimlerin rahatlıkla taşınabileceği 3000x2100x450mm ebatlarında bir kargo kutusu bulunmaktadır.
Isuzu ELF 3.2 tonluk kamyon yükleyici vinç, 2 ton, 3.2 ton, 4 ton ve 30 tona kadar çeşitli opsiyonel tonajlar sunar. Vinç türüne gelince, müşteriler düz kollu vinç veya katlanır kollu vinç arasında seçim yapma esnekliğine sahiptir.
Bu Isuzu bomlu vinç kamyonu, bom, döner tabla, şasi ve bacaklar gibi birkaç temel bileşenden inşa edilmiştir. Yerleşik vinç, kaldırma, teleskopik hareket, döndürme ve vinçleme gibi mekanik hareketler gerçekleştirir ve bu eylemlerin koordineli bir kombinasyonu yoluyla kaldırma işlemlerini gerçekleştirir.
|
Isuzu ELF 3.2ton kamyon yükleyici vinç |
|||
|
Genel Boyut |
6600x2 2 00x 285 0mm |
||
|
Brüt Araç Ağırlığı |
7300kg |
||
|
Boş Ağırlık |
4250kg |
||
|
Şasi Özellikleri |
|||
|
Şasi Markası |
ISUZU |
||
|
Sürücü modeli |
4 X 2 ,Sol Direksiyon |
||
|
Kabin |
ISUZU 3D kabin, A/C ve 2 koltuklu, İleri kontrol, tamamı çelik kaynaklı konstrüksiyon. Manuel eğim, Mekanik süspansiyon |
||
|
Motor |
Örnek |
4 zamanlı direkt enjeksiyon, su soğutmalı, turboşarjlı ve ara soğutmalı 4 silindirli sıralı |
|
|
Tip |
Isuzu 4KH1CN6LB |
||
|
Güç |
88 Anahtar Kelime/ 12 0 beygir |
||
|
Yerinden edilme |
2 . 999 L |
||
|
Yakıt türü |
Dizel |
||
|
Vites kutusu |
Isuzu MSB - 5 Q |
||
|
Fren Sistemi |
Hava freni |
||
|
Dingil mesafesi |
3360 mm |
||
|
Yorulmak |
70 0 R16 , 6 +1 adet |
||
|
Üstyapı Şartnamesi |
|||
|
Kargo Gövdesi |
Boyut |
3000x2100x450mm |
|
|
Malzeme |
Q235 karbon çeliği |
||
|
Kargo Kalınlığı |
Yan 3mm, Alt 4mm |
||
|
Çalışma Sistemi |
|||
|
Vinç |
Vinç Markası |
SQS-68 |
|
|
Maksimum Kaldırma Kapasitesi |
32 00 kilo |
||
|
Maksimum çalışma yarıçapı |
7.7 M |
||
|
Maksimum kaldırma yüksekliği |
9.5 M |
||
|
Dönme açısı |
360° |
||
|
Kurulum alanı |
850 mm |
||
|
Maksimum çalışma basıncı |
20 Mpa |
||
|
Vinç ağırlığı |
1105 kilogram |
||
|

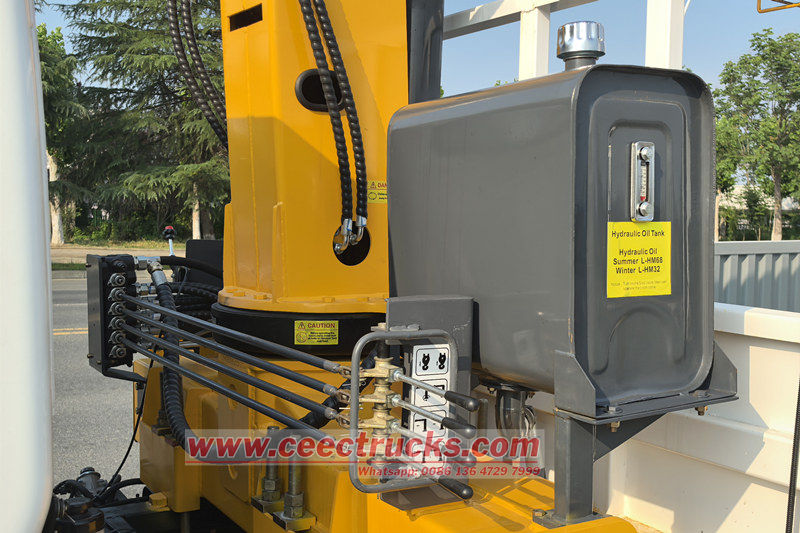

Yağ tankı kapasitesi |
30 L |
||
Isuzu ELF 3.2ton kamyon yükleyici vincinin çalışma prensibi
● Isuzu ELF 3.2ton kamyon yükleyici vinci, güç kaynağı olarak araç motorunu kullanır ve gücü PTO aracılığıyla hidrolik pompaya iletir.

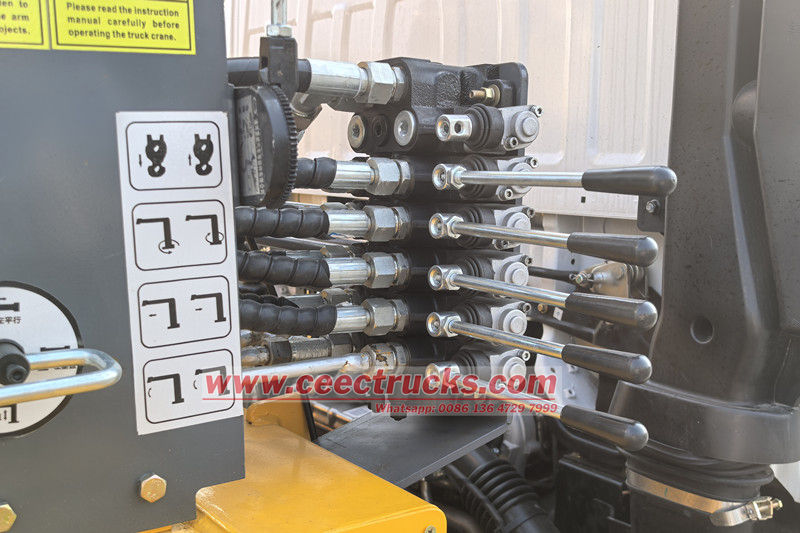

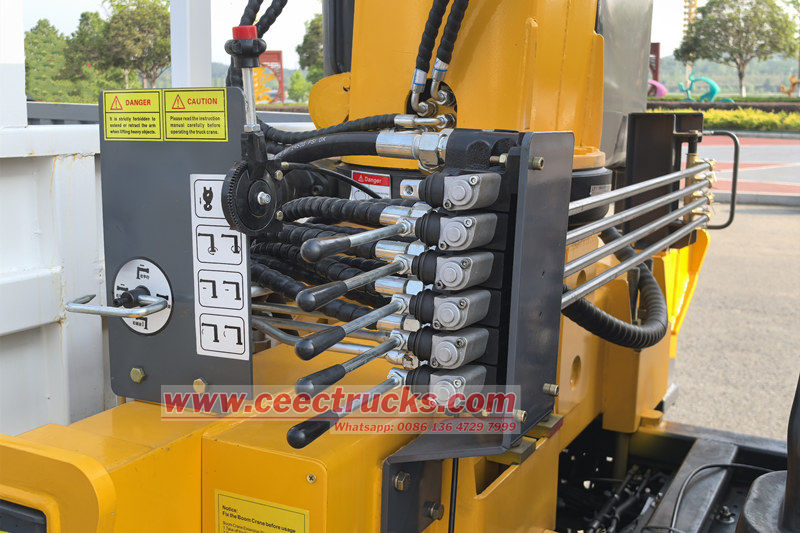

● Hidrolik pompa mekanik enerjiyi hidrolik enerjiye dönüştürür ve yüksek basınçlı yağ üretir. Yüksek basınçlı yağ, hidrolik boru hattı aracılığıyla çok yönlü ters çevirme valfine taşınır. Operatör, yağ akış yönünü değiştirmek için ters çevirme valfi kolunu kontrol eder ve böylece her aktüatörün eylemini kontrol eder.

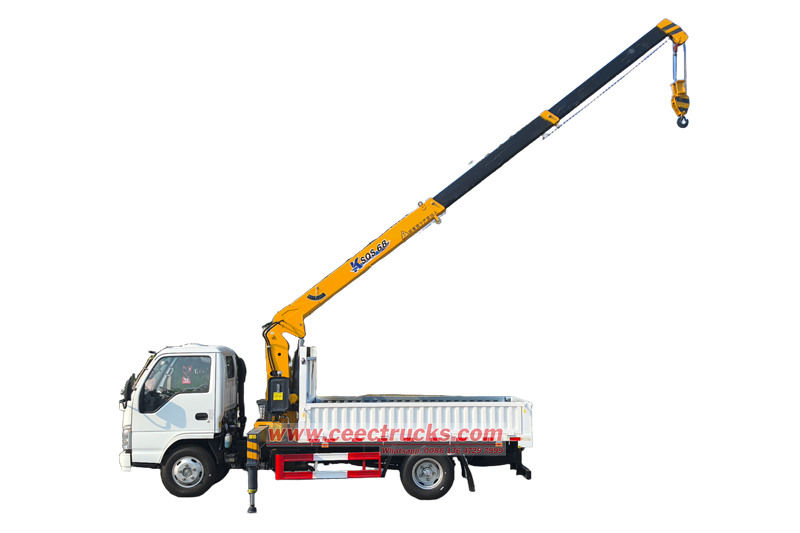

● Bomun uzatılması gerektiğinde, yağ teleskopik silindire girerek bomun her bölümünü sırayla uzatır; bomun sallanmasını sağlamak için, yağ sallama silindirine girerek bom ile yatay düzlem arasındaki açıyı değiştirir; dönüş hareketi, vincin tamamını yatay düzlemde döndürmek için dönüş motoru tarafından sağlanır.
● Kaldırma mekanizması, ağır nesnelerin kaldırılması ve indirilmesini sağlamak için tel halatın vinç aracılığıyla geri çekilmesini ve serbest bırakılmasını sağlar. Tüm süreç, ağır nesnelerin kaldırılmasını tamamlamak için hidrolik sistem tarafından hassas bir şekilde kontrol edilir.
Isuzu kamyon üstü vincin özellikleri
● Geniş çalışma aralığı: Teleskopik vinç kamyonu, birden fazla bölüme genişletilebilir ve farklı çalışma koşullarının ihtiyaçlarını karşılamak için geniş bir yarıçap ve yükseklik aralığında çalışabilir.
● Esnek çalışma: Gelişmiş hidrolik sistem ve kullanım kolu ile donatılmış olup, operatör vinç kolunun uzamasını, genlik değişimini, dönüşünü ve kaldırılmasını kolayca kontrol edebilir ve konumlandırması hassastır.
● İyi denge: Yüksek mukavemetli çelikten yapılmış yapı, yükü etkili bir şekilde dağıtabilen ve çalışma sırasında dengeyi sağlayabilen geniş bir destek ayağı ile donatılmış olup, kararlıdır.
Isuzu ELF kamyon yükleyici vincinin geniş uygulama alanı
● İnşaat mühendisliği: İnşaat malzemelerinin (çelik çubuklar, prefabrik beton parçalar gibi) kaldırılması, çelik yapıların kurulması ve ekipman elleçlenmesi için kullanılır.
● Belediye mühendisliği: Sokak lambaları, reklam panoları, trafik tesisleri vb. kurulumunda kullanılır ve ayrıca peyzaj düzenlemesinde ağaç naklinde de kullanılabilir.
● Güç bakımı: Elektrik hatlarının montajı ve bakımı sırasında trafo, direk ve diğer ekipmanların kaldırılmasında kullanılır.
● Lojistik ve taşımacılık: Büyük hacimli ürünlerin elleçlenmesine uygun depo, rıhtım ve diğer yerlerde malların yüklenmesi ve boşaltılması.
