Isuzu ELF çoklu kaldırma kancalı kamyon

Isuzu ELF multilift kancalı kaldırma kamyonu ayrıca denir Isuzu ELF roll-on roll-off kamyon,Isuzu 700P kancalı yükleyici çöp kamyonu,Isuzu ELF 700P 6 ton kancalı yükleyici kamyon,Konteynerli Isuzu kancalı kaldırma kamyonu,Isuzu NPR rulo kancalı kaldırma çöp kamyonu. Isuzu ELF multilift kancalı kaldırma kamyonu sağlam tasarım, çok yönlü işlevsellik ve gelişmiş mühendisliğin bir karışımını temsil eder. Bu kamyon, özellikle kancalı kaldırma sisteminden faydalananlar olmak üzere çeşitli kargoların verimli bir şekilde yüklenmesini, taşınmasını ve boşaltılmasını gerektiren uygulamalar için tasarlanmıştır.

Isuzu 700P 6tonluk kancalı yükleyici kamyon, yük taşımacılığı, inşaat sahalarında malzeme elleçleme, atık bertarafı ve çeşitli diğer lojistik görevleri için kullanılabilen çok yönlü bir araçtır. Römork tasarımı, bu kamyonun çeşitli öğeleri kolaylıkla yüklemesine ve boşaltmasına olanak tanır ve malzeme elleçleme, taşıma ve lojistik zorluklarına yenilikçi bir yaklaşım sunar.

Özellikler

Uygulamalar

Isuzu 700P 6 tonluk kanca kollu çöp kamyonu, bir araba şasesi, çekme kolu için ana yağ silindiri, takılı bir şasi, bir dönüş şasisi, destek ayakları (, kilitleme şasisi, kilitleme silindiri ve çok yönlü geri vites valfi) içerir. Dönüş şasisinin bir ucu takılı şasiye bağlanır ve diğer ucu hareketli bir çekme kolu ile sağlanır ve ortasına bir kilitleme sistemi takılır; hareketli kol yağ silindirinin bir ucu hareketli kola bağlanır ve diğer ucu takılı şasiye bağlanır; kilitleme mekanizması, kutu kilitleme silindirinin hareketiyle boşaltıldığında takılı şasi üzerindeki kutuyu dönüş şasisi ve çekme kolu ile bir bütün olarak bağlayabilir ve ana yağ silindiri uzatıldığında kendi kendini boşaltma açısı oluşturabilir ve dönüş şasisi ve takılı şasi, kilitleme silindirini geri çekerek bir bütün olarak da kilitlenebilir ve aktif çekme kolu, ana yağ silindirini geri çekerek veya uzatarak yeraltı çöp kutusunu takılı şasiye sürüklemek veya takılı şasiden yere geri koymak için kullanılır.

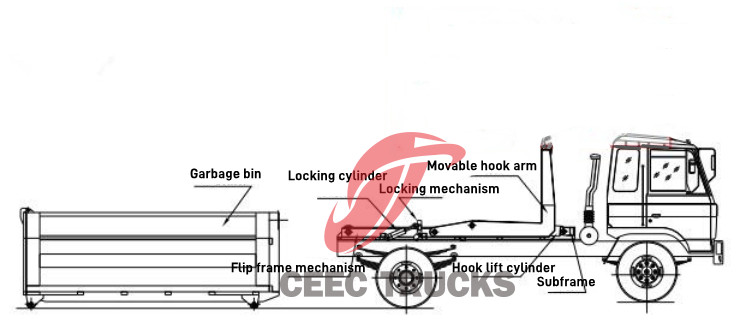

Isuzu ELF 700P 6 ton kancalı kaldırma çöp kamyonu yapı şeması

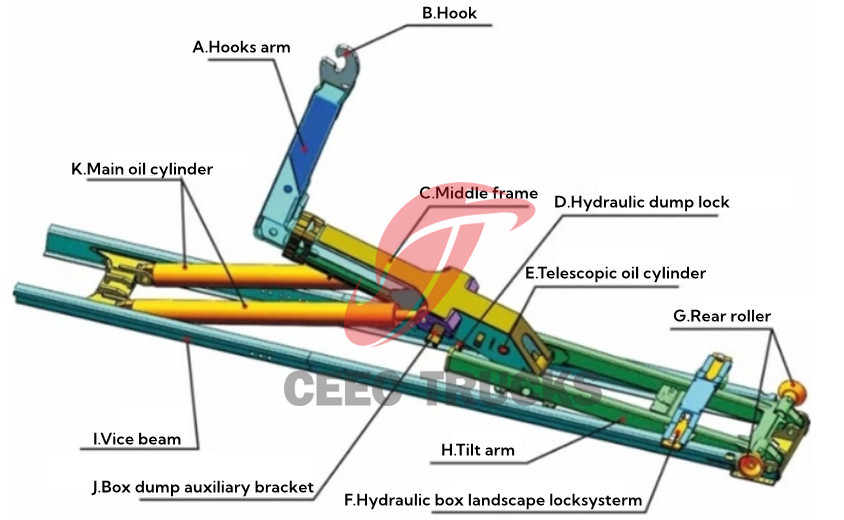

Isuzu ELF kancalı kaldırma kamyonu şasi yapısı şeması

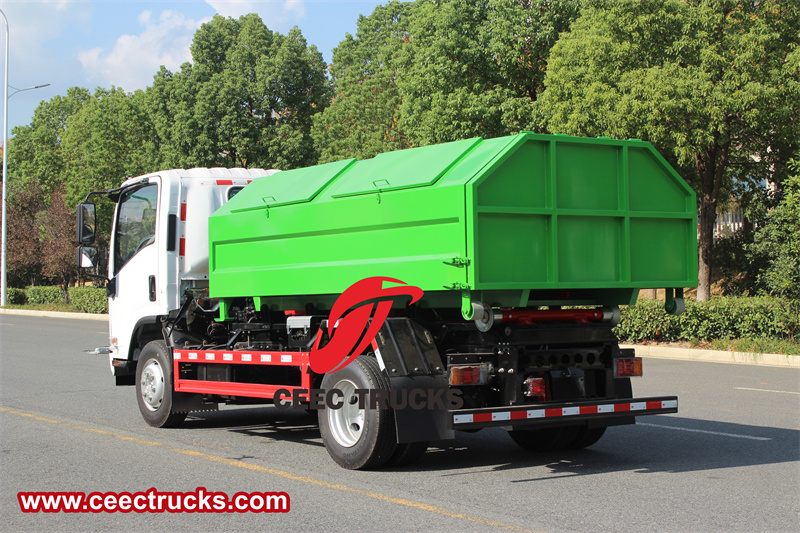

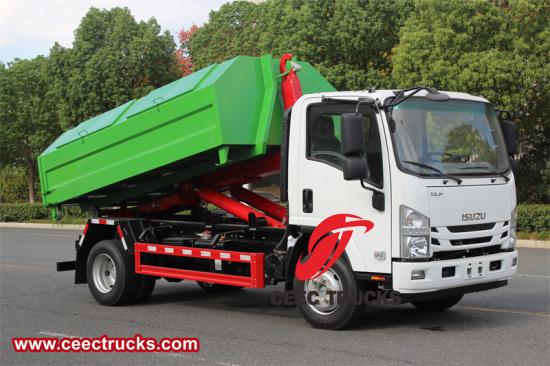

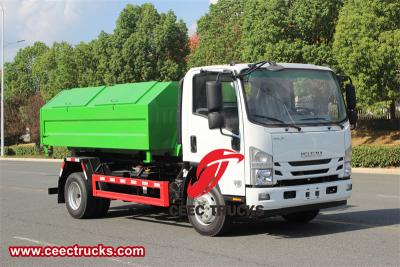

Isuzu ELF multilift kancalı kaldırma kamyonu

Motor ve Performans

Bu makinenin kalbinde, zorlu görevlerin üstesinden gelmek için tasarlanmış sağlam bir güç ünitesi olan güçlü motoru yer alır. Güvenilirliği ve performansıyla tanınan efsanevi Isuzu güç aktarma organı, Isuzu 700P Hook-On Roll-Off Kamyonu zahmetsizce hareket ettirir ve zorlu koşullarda bile zamanında teslimatlar ve hızlı manevralar sağlar. Verimlilik için tasarlanan bu güç aktarma organı, güç çıkışı ve yakıt ekonomisi arasında bir denge kurarak Isuzu'nun sürdürülebilirlik ve operasyonel mükemmelliğe olan bağlılığını yansıtır.

Tasarım

Isuzu Hook-On Kamyonu, hem işlevsel hem de güzel olacak şekilde tasarlanmıştır; cesur silüeti ve Isuzu'nun imzası niteliğindeki stil ipuçları güç ve yetenek duygusunu yansıtır. Dayanıklılık düşünülerek üretilen bu hook-on kamyon, ağır yüklere ve engebeli arazilere dayanıklı güçlendirilmiş bir şasiye sahiptir ve aracın operasyonları için sağlam bir temel sağlar. İster sıkışık şehir sokaklarında gezinin, ister engebeli arazi yollarında ilerleyin, bu araç her zaman işi yapmaya hazırdır.

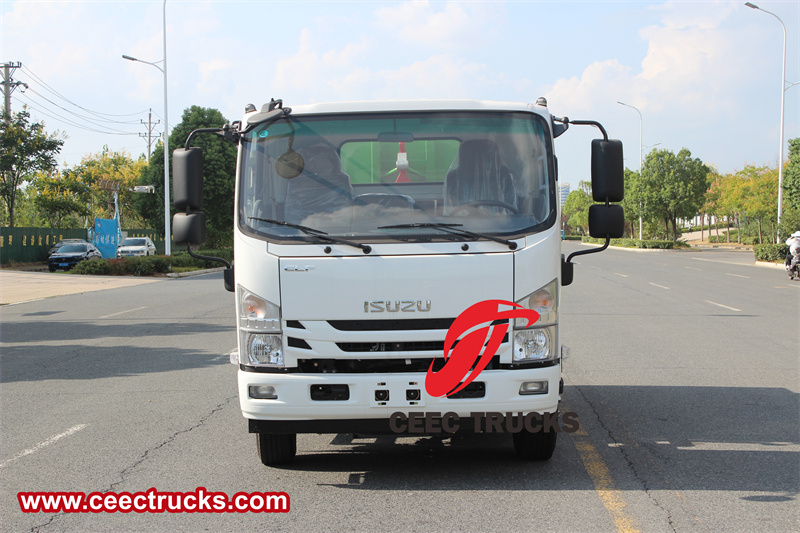

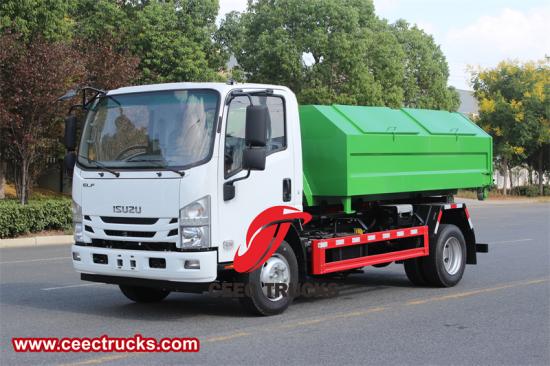

Isuzu ELF 700P kancalı kaldırma kamyonu

Kancalı Kaldırma Sistemi

Isuzu ELF roll-on roll-off kamyonunun yeteneklerinin merkezinde, hassas mühendislik ve akıllı tasarımın kusursuz bir kombinasyonu olan yenilikçi kanca kaldırma sistemi yer alır. Sistem, kargo konteynerlerinin, haznelerin veya diğer roll-on/roll-off ekipmanlarının kolayca yüklenmesini ve boşaltılmasını sağlar. Kanca kaldırma mekanizması kamyonun arkasına monte edilmiştir ve uyumlu kargo üniteleriyle etkileşime girmek ve bağlantıyı kesmek üzere tasarlanmıştır.

Kancalı kaldırma sistemi, operatörün kargo ünitelerini kaldırmasını, indirmesini ve eğmesini sağlayan bir dizi hidrolik silindir ve kontrol aracılığıyla çalışır. İşlem son derece otomatiktir, sürücünün ihtiyaç duyduğu fiziksel çabayı azaltır ve yükleme ve boşaltma işleminin verimliliğini artırır. Sistem ayrıca çeşitli ortamlarda günlük kullanımın zorluklarına dayanacak şekilde dayanıklı ve güvenilir olacak şekilde tasarlanmıştır.

İnşaat atıklarından tarım ürünlerine kadar, Isuzu 700P kancalı yükleyici çöp kamyonu çeşitli endüstriler için uygundur ve çeşitli kargo tipleri için güvenilir ve verimli taşıma çözümleri sunar. Roll-on/roll-off yetenekleri malzeme taşımayı basitleştirir, geri dönüş süresini azaltır ve şantiyede üretkenliği artırır. Hidrolik sistemin entegrasyonu, operatörün konteynerleri hassas kontrolle zahmetsizce kaldırıp indirmesine olanak tanıyan pürüzsüz, hassas bir çalışma sağlar.

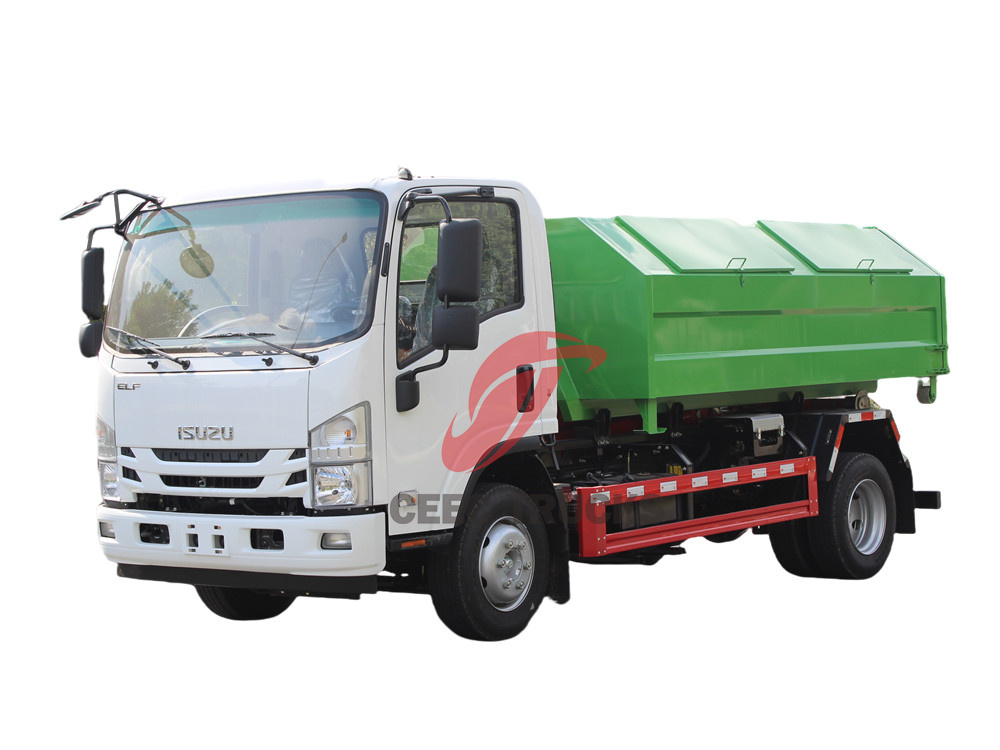

Isuzu ELF multilift kancalı kaldırma kamyonu

Kargo Kapasitesi ve Çok Yönlülük

6 tonluk yük kapasitesiyle Isuzu ELF 700P kancalı yükleyici kamyonu, çok çeşitli yükleri kaldırabilir. Kanca sistemi, konteynerler, hazneler ve diğer özel ekipmanlar dahil olmak üzere çeşitli yük birimlerinin kullanımına olanak tanır. Bu çok yönlülük, kamyonu atık yönetimi, inşaat ve tarımsal taşımacılık dahil olmak üzere çok çeşitli uygulamalar için uygun hale getirir.

Kamyonun kargo alanı geniş ve kolay erişilebilir olacak şekilde tasarlanmıştır, bu da kargo yükleme ve boşaltmayı kolaylaştırır. Kanca sistemi ayrıca kargo ünitelerinin hızlı ve kolay bir şekilde değiştirilmesine olanak tanır, kamyonun esnekliğini ve verimliliğini artırır.

Emniyet

Isuzu 700P, gelişmiş fren sistemi, denge kontrol teknolojisi ve sürücünün ve çevredeki yol kullanıcılarının sağlığını ön planda tutan ergonomik kabin tasarımı gibi özellikleriyle güvenliği en üst düzeyde tutarak tasarlanmıştır. Son teknoloji güvenlik artırıcı özellikler ve sürücü destek teknolojileriyle donatılan 700P, operatör için güvenli ve konforlu bir çalışma ortamı yaratarak güven ve gönül rahatlığı sağlar.

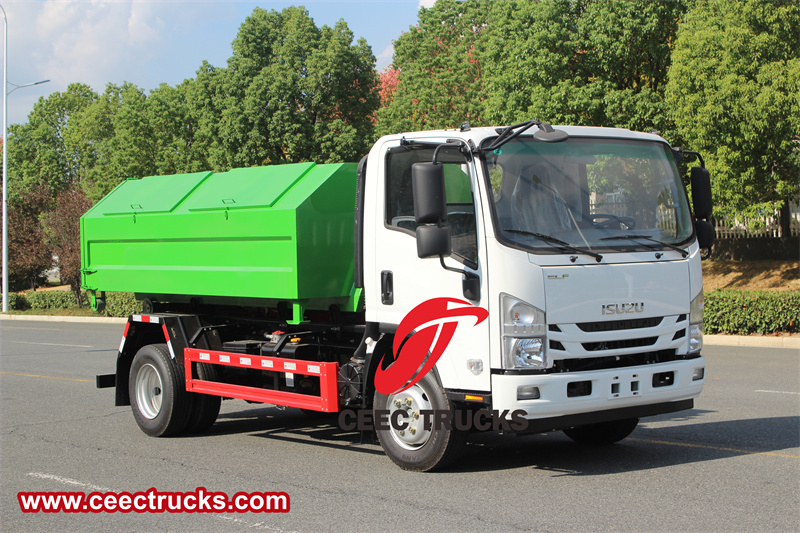

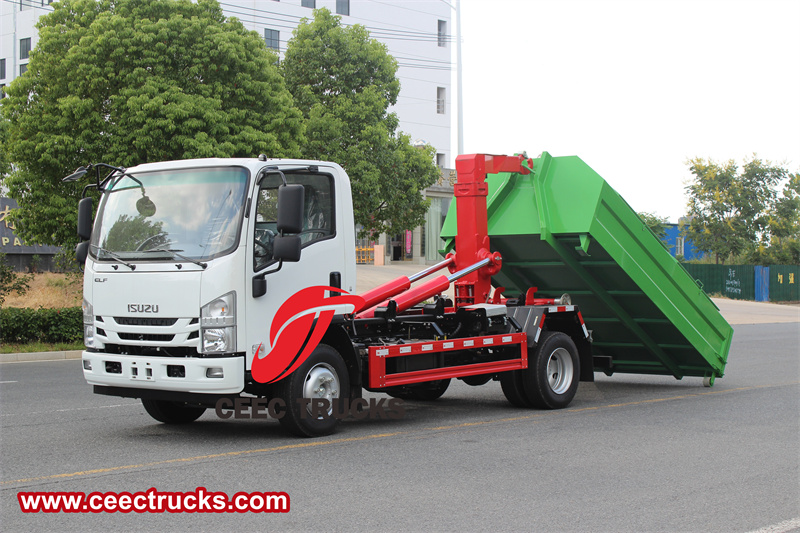

Isuzu 700P kancalı yükleyici çöp kamyonu

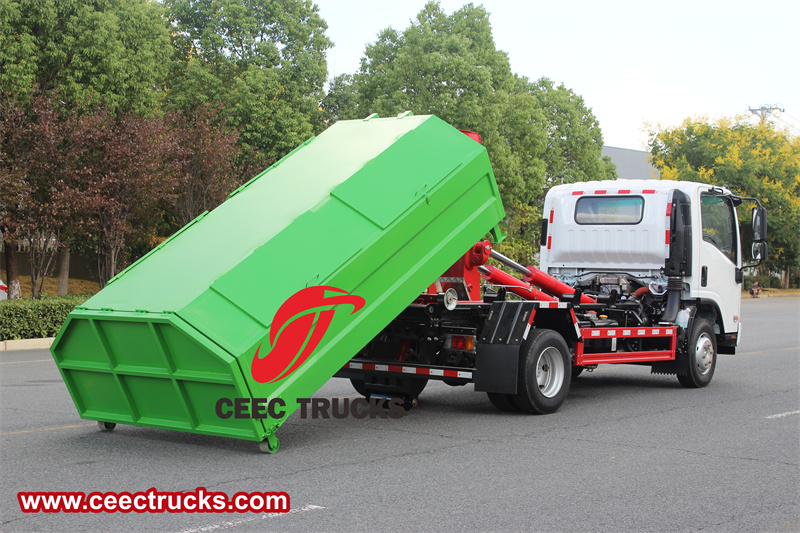

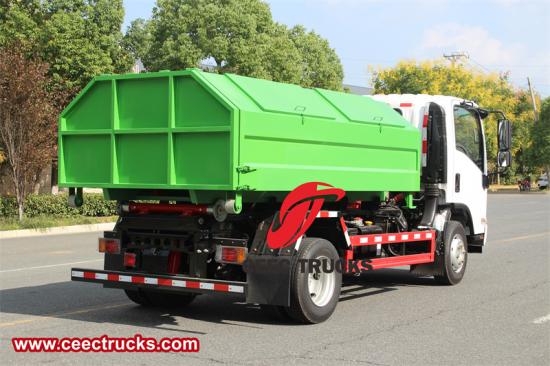

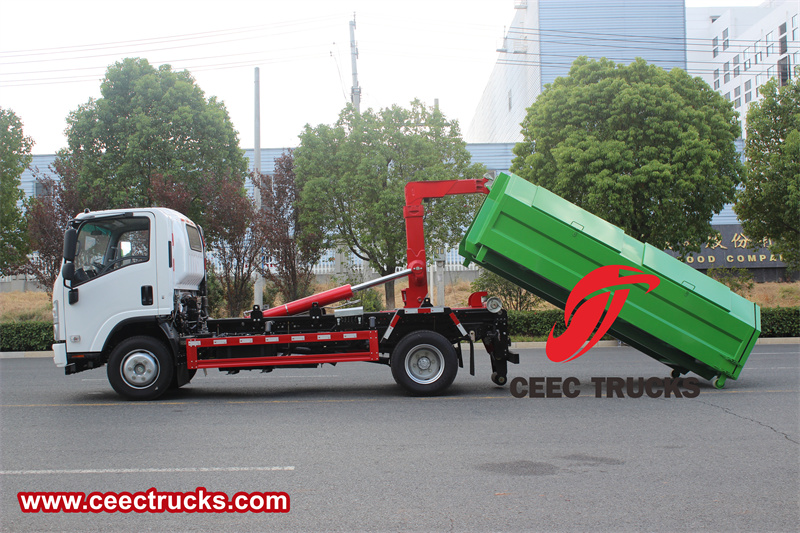

Isuzu ELF 700P 6 ton kancalı yükleyici kamyon

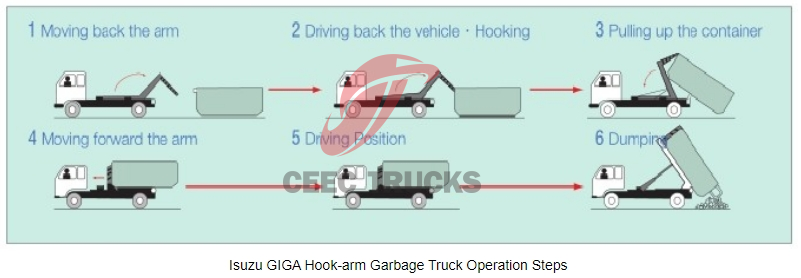

İşlem adımları

Çöpleri kancalı kollu çöp kamyonuna yüklemeden önce, yüksüz çalışma 6 standart hava basıncına ulaştığında, güç çıkışını (kabinde direksiyonun sol alt tarafında) asın, her bir komponentte herhangi bir sızıntı veya anormallik olup olmadığını kontrol edin ve daha sonra çalışma işaretinin gösterdiği konuma göre çalıştırın;

Belirli işlem adımları aşağıdaki gibidir:

Kancalı kollu çöp kamyonunun çöp kutusunu yukarı çekin

Adım 1. Kilit kancası çalıştırma kolunu geri çekilmiş konuma getirin, kilitleme silindirini geri çekin, kilitleme çerçevesini geri çekin ve kapak çerçevesini takılı çerçeveyle kilitleyin;

Adım 2. Kol çalıştırma kolunu uzatılmış konuma çekin, kol silindirini uzatın ve hareketli kolu kapak çerçevesinin ön menteşe ekseni etrafında döndürün. Kol kanca kutusu konumundadır ve kol kancası yüksekliği uygun şekilde ayarlanır ve kutu gövde kancasıyla hizalanır;

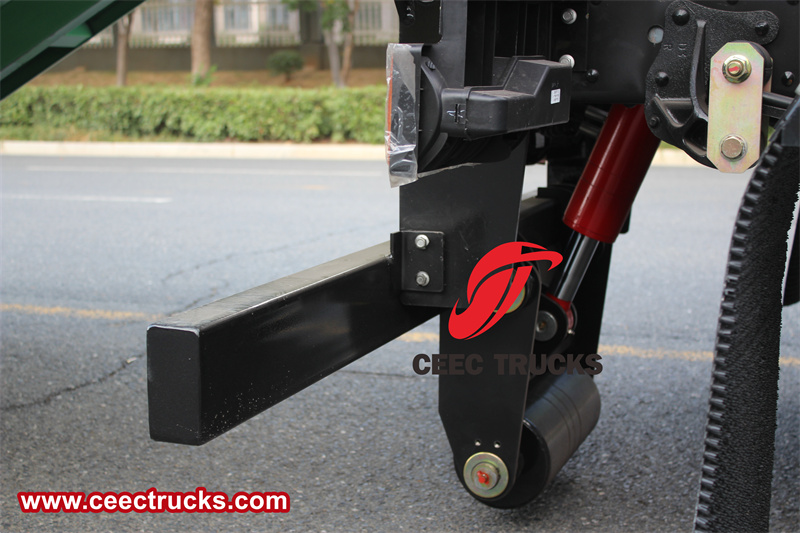

Adım 3. Kol kancası kutu gövde kancasına takıldığında, çöp kutusunun aracı yüklemeye devam etmesini sağlamak için kol çalıştırma kolunu aşağı doğru düşürülmüş konuma kadar itmeye devam edin (Not: Çöp kutusunun uzunlamasına kirişinin, bağlı şasinin kuyruğundaki iki arka silindir arasında yer aldığından emin olun);

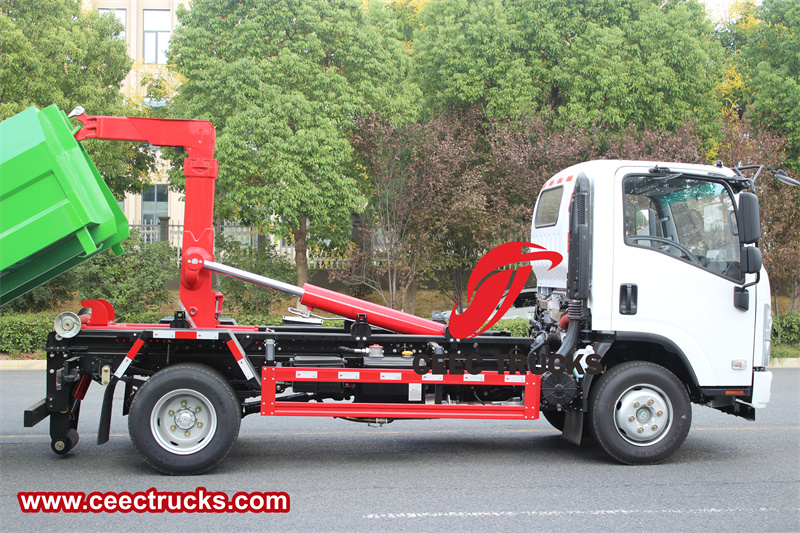

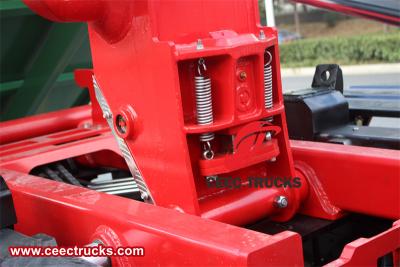

Çerçeve

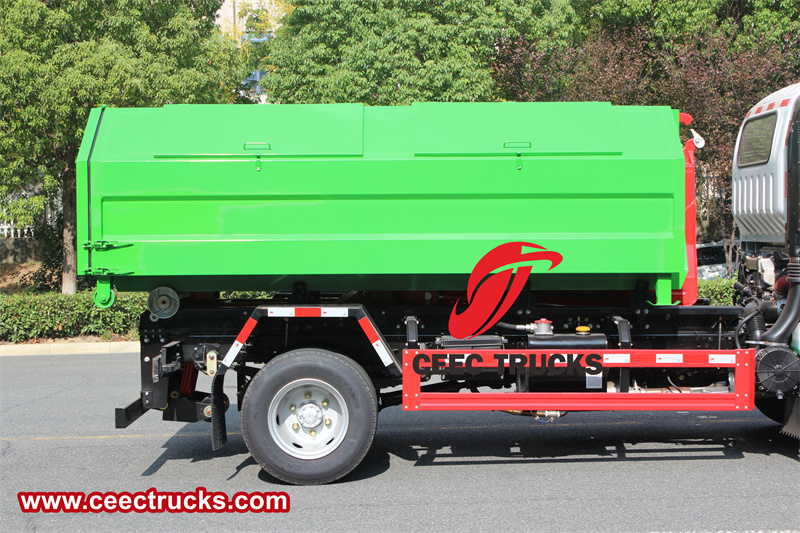

6 tonluk çöp kutusu

Adım 4. Çöp kutusu araç şasisine düşürüldükten sonra, orta konuma geri dönmesi için kol çalıştırma kolunu serbest bırakın, ardından kilitleme kancası çalıştırma kolunu kilitleme konumuna çekin, kilitleme silindirini uzatın, kilitleme çerçevesini yukarı çevirin ve çevirme çerçevesini ve çöp kutusunu kilitleyin, orta konuma geri dönmesi için kolu serbest bırakın; çöp kutusunun yüklemesini tamamlayın, PTO'yu serbest bırakın ve tüm araç taşınabilir.

Kancalı kollu çöp kamyonu çöp boşaltıyor

Adım 5. Çöpü boşaltmadan önce, tüm araç 6 standart hava basıncına ulaştığında güç çıkışını takın, çöp kutusu arka kapısının kilitleme cihazını açın ve ön iki yollu vanada, önce kilitleme çerçevesinin çöp kutusunu kilitlediğinden emin olun (kilitleme kancası çalıştırma kolunu kilitleme konumuna getirin), ardından kol çalıştırma kolunu uzatılmış konuma getirin ve çöp kutusu eğilip kaldırılarak çöpü boşaltmaya hazır hale gelir; Çöp konteynırı boşaltılırken, konteynırın sonunda durmak kesinlikle yasaktır.

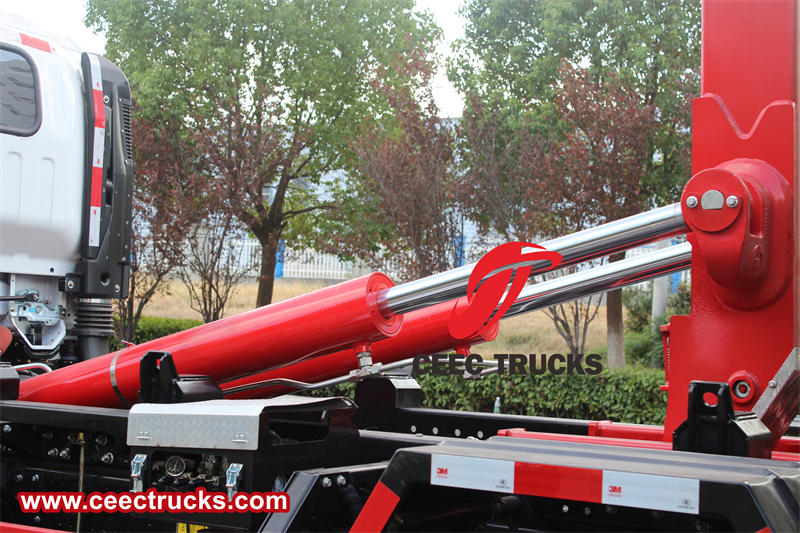

Kanca kaldırma silindiri

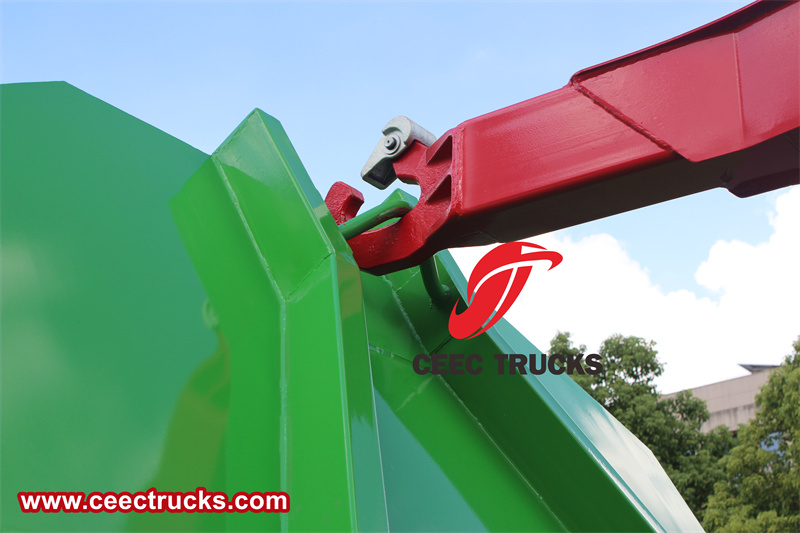

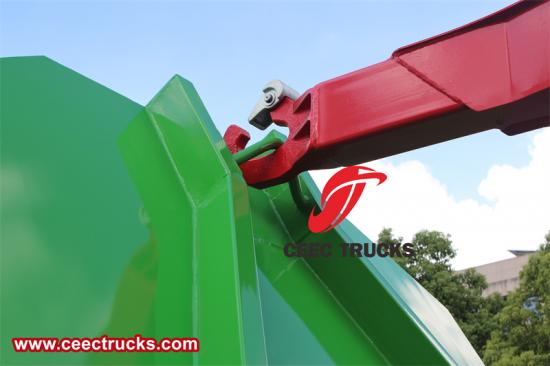

Kanca

Adım 6. Çöp boşaltıldıktan sonra kol çalıştırma kolunu aşağı konuma getirin, çöp kutusu takılı şaseye düşsün, güç çıkışını serbest bırakın ve kutunun arka kapısını kilitleyin, çöp boşaltma işi tamamlanmış olur ve aracın tamamı taşınabilir.

Kancalı kollu çöp kamyonunun çöp kutusunun yerleştirilmesi işlemi

Adım 7. Tüm araç 6 standart hava basıncına ulaştığında, PTO'yu asın, kilitleme kancası çalıştırma kolunu geri çekilmiş konuma doğru itin, kilitleme silindirini geri çekin, kilitleme çerçevesini aşağı çevirin, çöp kutusundan çevirme çerçevesinin kilitleme ve sabitlemesini ayırın ve takılı çerçeveyle kilitleyin ve kolu serbest bırakarak orta konuma geri getirin:

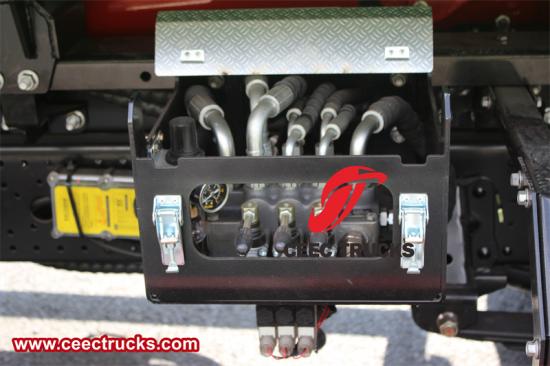

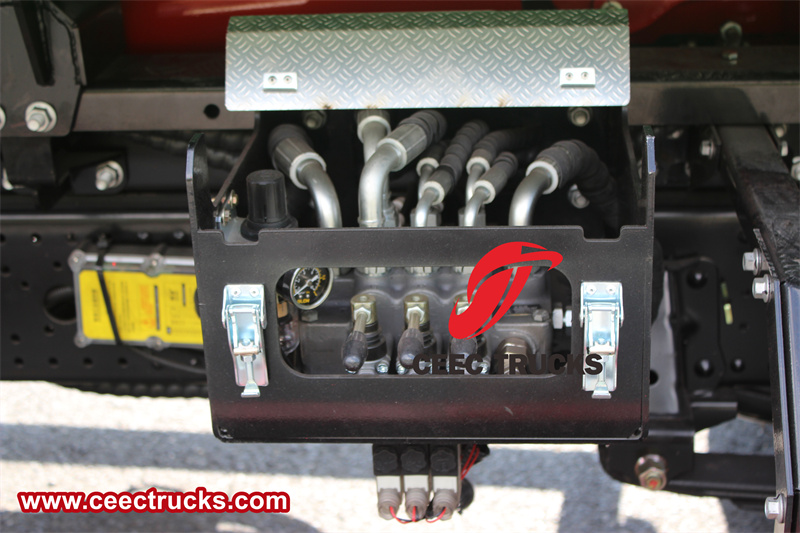

Joystick

Adım 8. Kol çalıştırma kolunu uzatılmış konuma çekin, kol silindiri uzar, hareketli kol kapak çerçevesinin ön menteşe mili etrafında döner ve çöp kutusu hareketli kolla birlikte döner ve aşağı doğru eğilir; Çöp konteynırı yerleştirilirken aracın arkasında durulması kesinlikle yasaktır.

Adım 9. Çöp kutusu yerleştirildikten sonra, hareketli kol kancasının ve çöp kutusunun bükülmüş kancasının pozisyonunu ayarlayarak çıkarın, kol çalıştırma kolunu aşağı düşme pozisyonuna itin, kol silindirini geri çekin, hareketli kolu kapak çerçevesinin ön menteşe ekseni etrafında döndürün, hareketli kolu takılı çerçeveye geri koyun, güç çıkışını serbest bırakın, çöp kutusu yerleştirilir ve araç taşınabilir;
