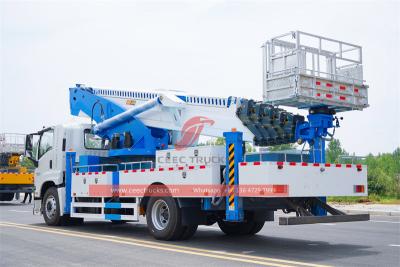

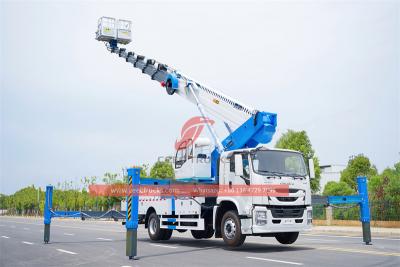

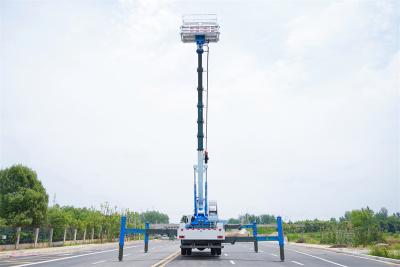

Isuzu GIGA 45m manlift hydraulic platform truck

Isuzu FTR 45 metrelik havadan çalışma platformu kamyonu

ISUZU FTR 45m hava platformu, mükemmel teknik performans ve güvenlik tasarımını bir araya getiren profesyonel bir mühendislik özel kamyonudur.ISUZU Yeni GIGA FTR şasisi temel alınarak üretilen kamyon, 205 beygir gücünde maksimum çıkış gücüne ve 18.000 kg toplam araç kütlesine sahip 4HK1-TC60 motorla donatılmıştır. Isuzu FTR hava platformlu kamyonun maksimum çalışma yüksekliği 45 metre, platform yüksekliği yerden 27 metre, maksimum çalışma yarıçapı 7 metre ve dengeyi sağlamak için hidrolik statik denge sistemi bulunmaktadır.

Ürün oranı:
China CEEC Trucks
Kurşun zamanı:
80 days
Çalışma kapasitesi:
45m
Boyut (mm):
9800×2600×3820
Dingil mesafesi (mm):
4500
Motor gücü:
205HP
Motor tipi:
Isuzu 4HK1-TC60
Aks tahriki:
4x2,LHD
Vites kutusu:
MLD 6-shift gearbox,manual
Notlar:
7-section fourteen-sided synchronous telescopic arm

Şimdi soruşturma

ISUZU FTR 45m hava platformu, mükemmel teknik performans ve güvenlik tasarımını bir araya getiren profesyonel bir mühendislik özel kamyonudur. ISUZU Yeni GIGA FTR şasisi temel alınarak üretilen kamyon, 205 beygir gücünde maksimum çıkış gücüne ve 18.000 kg toplam araç kütlesine sahip 4HK1-TC60 motorla donatılmıştır. Isuzu FTR hava platformlu kamyonun maksimum çalışma yüksekliği 45 metre, platform yüksekliği yerden 27 metre, maksimum çalışma yarıçapı 7 metre ve dengeyi sağlamak için hidrolik statik denge sistemi bulunmaktadır.

Benzersiz H tipi hidrolik destek ayağı tasarımı, 8.600 mm'lik yatay ve dikey genişleme mesafesine sahiptir ve çalışma sırasında dengeyi sağlamak için iki yönlü hidrolik kilitleme mekanizmasıyla donatılmıştır. Kamyon ayrıca manuel ve kablosuz uzaktan kumandadan oluşan çift işletim sistemi, 200 kg'lık platform nominal yükü, 360° hidrolik dönüş ve otomatik sınır dışı sınırı, acil durdurma cihazı ve sızıntı koruması gibi yerleşik çoklu güvenlik koruma cihazlarıyla donatılmıştır.

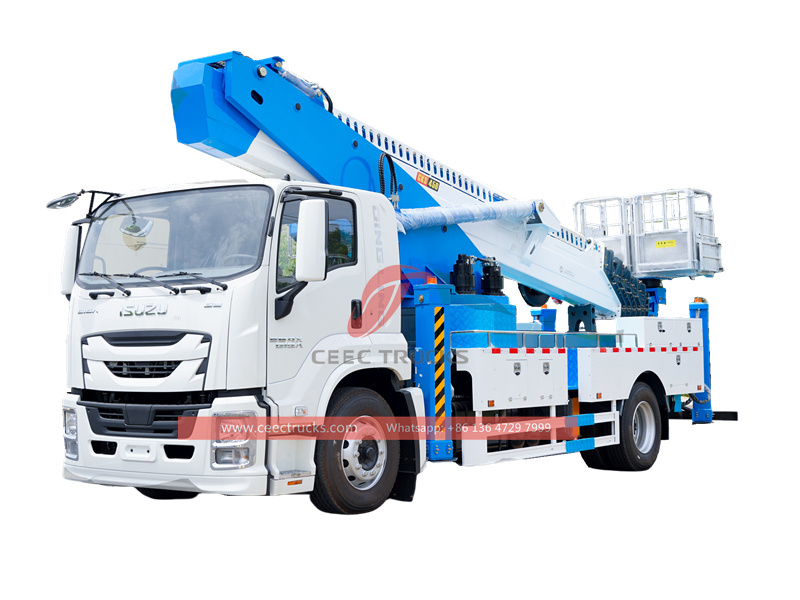

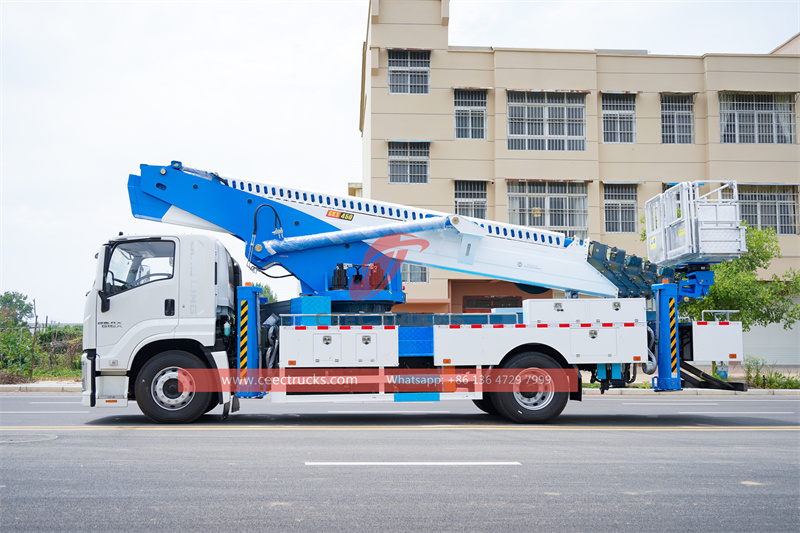

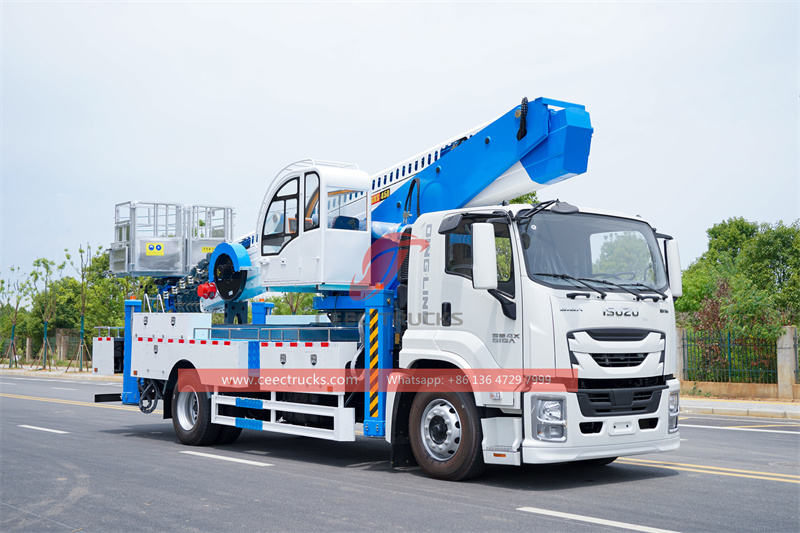

ISUZU FTR 45m aerial platform truck

â— Çin'in en iyi Isuzu hava çalışma platformu kamyon fabrikası
â— 30 yılı aşkın profesyonel üretici deneyimi
â— İhtiyaçlarınıza göre tasarlanmalıdır
â— Uygun kamyonu seçmenize yardımcı olacak profesyonel satış ekibi
â— Size iyi bir satış sonrası hizmeti sunabiliriz

Şartname:

Isuzu FTR 45m hava platformlu kamyon
Araç modeli		PST5183GKZ			Genel boyutlar (mm)	9800×2600×3820
Brüt Araç Ağırlığı (kg)		18000			İşletme yüksekliği (m)	45
Boş ağırlık(kg)		8600			Maksimum Hız (km/h)	95
Şasi Açıklaması
Şasi Markası				ISUZU GIGA FTR şasi
Taksi				Klimalı tek kabin
Kabinde izin verilen kişi sayısı				3
Dingil mesafesi (mm)				4500
Ön/Arka çıkıntı (mm)				1110/2475
Aks sayısı				2
Aks	Ön aks (kg)			7500
	Arka aks (kg)			13000
Çekiş sistemi				4*2
Operasyon kontrol sistemi				Hidrolik direksiyon
Fren sistemi				Hava freni
Bulaşma				MLD 6 vites
Lastik özellikleri				295/80R22,5 18PR
Lastik miktarı				6+1
Motor Açıklaması
Motor imalatı				ISUZU Motorları
Motor modeli				4HK1-TC60
Emisyon standardı				Avro 6
Egzoz/çıkış				5190ml/ 151 kilovat
Beygir gücü				205HP
Üst Vücut Açıklaması
Maksimum çalışma yüksekliği (m)				45
Platformun yerden yüksekliği (m)				27
Maksimum çalışma yarıçapı (m)				7
Çalışma basıncı (Mpa)				16
Kontrol tipi				1. İki pozisyonda manuel çalışma 2. Kablosuz uzaktan kumanda
Tip				Yalıtım tipi
Nominal yükleme (kg)				200
Denge modunu ayarlama				Hidrostatik Tesviye Sistemi
Emniyet kemeri				1 takım
Dönme Açısı				360° Hidrolik
Patlama Genliği Zamanı				160 ≤ t ≤ 180
Boom Teleskopik Zaman				140 ≤ t ≤ 160
Bom Dönüş Süresi				160 ≤ t ≤ 180
Hidrolik bacak açıklığı			Yatay(mm)	8600
			Dikey(mm)	8600
Hidrolik bacak geri çekme süresi (s)				100 ≤ t ≤ 120
Tip				H tipi
Miktar				4 ADET
Ayarlama				Ayrı ayrı veya birbirine bağlı olarak ayarlanabilir
Hidrolik kilit				Dört ayak için çift yönlü hidrolik kilit
Arka iniş ayaklarında flaş ışığı				İki sarı ışık
Ana yapı
Malzeme				Yüksek kaliteli karbon çelik ve profiller, kaymayı önleyici dekoratif çelik plakalar
Alet kutusu				Paslanmaz çelik kapı kilidi ile kalıp damgalama kapısı
Eskrim				Paslanmaz çelik boru
Adımlar				Sürücü tarafında basamaklar var
Koruma korkuluğu				Yüksek kaliteli soğuk bükme karbon çelik profili; Yüksek mukavemet
Tekerlek kasası				Enjeksiyon kalıplama, güzel, yüksek mukavemet
Döner masa
Boom'u Desteklemek				Düşük alaşımlı çelik sac kaynaklama
Döner yatak				Tek sıra dört nokta temaslı bilyalı kayış dış dişleri
Redüksiyon dişlileri				Planet dişli tipi
Motor				Eksenel pistonlu motor
Güvenlik yapılandırması
Biniş ve iniş için otomatik kilitleme cihazı				Yanlış işlem riskini önleyin
El ile çalıştırılan acil durum pompası				Motor ve ana pompa arızalandığında, acil durum sistemi aracılığıyla işçiyi yere geri göndermek ve aracı tekrar çalışır duruma getirmek
Çalışma platformu için acil durdurma cihazı				Acil durdurma işlemi ve kısıtlı bom işlemi için kullanılır
Çalışma aralığını otomatik olarak sınırla				Çalışma aralığı belirlenen değere ulaştığında tehlikeli yön otomatik olarak sınırlandırılır.
Sızıntı koruma cihazı				Güç kaynağının ve elektrikli aletlerin güvenliğini sağlamak için kaçak koruyucu ile donatılmıştır

En İyi Üretim Standardı:

1. Çekirdek yapı tasarımı ve mekanik özellikler

Çok kademeli bom sistemi tasarımıï¼šDeğişken kesitli kafes teleskopik bom yapısı benimsenmiştir ve gerilim dağılımının sonlu eleman analiziyle optimize edilmesi gerekir. 45 metrelik bomun 0,5° içinde sapma deformasyonu kontrolünü karşılaması ve senkron teleskopik mekanizmanın milimetre düzeyinde hata kontrolü elde etmesi gerekir. Destekleyici çift silindirli kilitlemeli hidrolik sistem asimetrik genişlemeyi önler.

Devrilmeye karşı dayanıklılık hesaplamasıï¼šDış destek açıklığı araç genişliğinin 1,5 katından fazla olmalı, üç kademeli hidrolik kilitleme tertibatı ile donatılmalı ve EN280 standardının dinamik stabilite algoritmasına göre maksimum çalışma yükü (≥300kg) altında emniyet faktörünün ≥2,5 olarak kabul edilmesi gerekmektedir.

Bileşik hareket yörüngesi planlamasıï¼šDörtlü tesviye mekanizmasının ±3° otomatik dengeleme hassasiyetine ulaşması, yol planlama sisteminin ise çalışma kısıtlı alanını aşmaması ve elektronik çit koruması kurması gerekmektedir.

2.Ana alt sistemlerin teknik göstergeleri

Hidrolik güç sistemiï¼šYük duyarlı orantılı valf grubu kullanılır, basınç dalgalanması ±0,5 MPa içinde kontrol edilir, çift pompa birleşim sistemi 0-100% akış kademesiz ayarlamayı karşılamalıdır, minimum başlangıç basıncı ≤1,2 MPa olmalıdır.

Akıllı kontrol sistemiï¼šCAN bus mimarisinin ASIL-B güvenlik seviyesini karşılaması, milimetre dalga radarı + görsel füzyon çarpışma önleme sistemi ile donatılmış olması, algılama mesafesinin ≥15 metre olması gerekmektedir.

Acil durum güvenlik cihazıï¼šÇift yedekli frenleme sisteminin tepki süresi 100 ms'den az, düşme koruma cihazının EN12159 standardına uygun olması gerekiyor ve durma mesafesi 0,5 metreden az.

3.Gelişmiş üretim süreci gereksinimleri

Kaynak proses kontrolü:Kol kaynaklama, dar aralıklı su altı ark kaynağı kullanır ve kaynak kusuru tespiti, ISO5817-B sınıfı kaynakların en yüksek standardını karşılamalıdır. Kaynaktan sonra genel gerilim giderme işlemi, kalan gerilim ≤%15 malzeme akma mukavemeti.

Montaj hassasiyet yönetimi:Kol bölümü eşleştirme boşluğu 0,05 mm/m'den azdır, doğruluk hatası 1/2000'den azdır ve döner yatak tertibatı boşluğu 0,03-0,08 mm aralığında kontrol edilir.

Yüzey işleme süreci:Kompozit kaplama sistemi (sıcak püskürtme çinko + poliüretan) tuz püskürtmeye karşı 2000 saatten fazla dayanıklıdır, ana sürtünme çifti yüzeyi lazer kaplama işlemine tabi tutulmuştur ve sertlik HRC58-62'ye ulaşır.

4.Kapsamlı performans doğrulama sistemi

Tip test standardı:200.000 teleskopik çevrim testi (10 yıllık kullanıma eşdeğer), dinamik yük testi nominal yük doğrulamasının 1,25 katını geçmelidir.

Çevresel uyum yeteneği:Doğrulama -40°C düşük sıcaklıkta soğuk çalıştırma testi, 8 seviyeli rüzgar yükü altında sürekli çalışma kabiliyeti doğrulaması.

Akıllı fonksiyon testi:Otomatik engel önleme sistemi yanlış alarm oranı <%0,1, uzaktan teşhis sistemi tepki süresi <30sn.

A…ISUZU 6HK1 dizel motor, süper güçlü

A… Üretim konusunda uzman ISUZU Kepçe Kaldırma Kamyonu 10 yıldan fazla süredir iyi bir üne sahip

A… Yüksek kaliteli karbon çelik malzeme

A… 12 ay ücretsiz hızlı hareket eden yedek parçalar

A… Kolay anlaşılması için kontrol kutusu, panel ve kullanım kılavuzunun tamamı İngilizce sürümdür

A… ISUZU hava çalışma platformu kamyonları için eğitim hizmeti

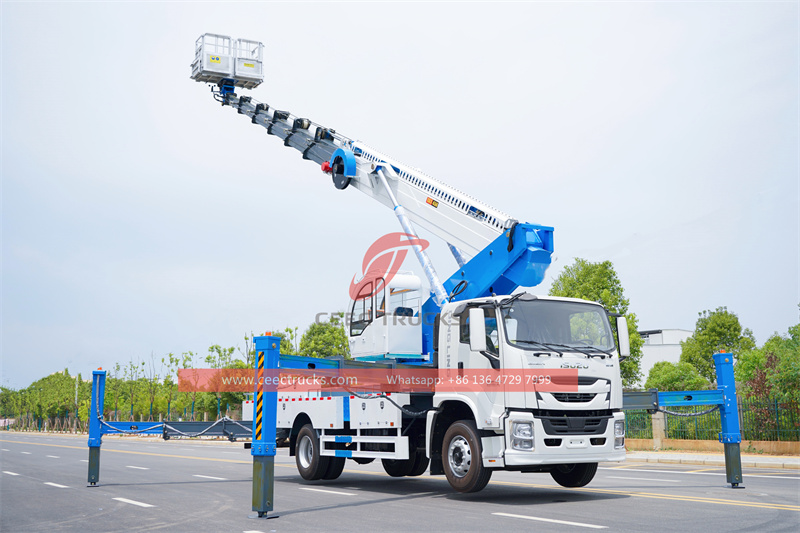

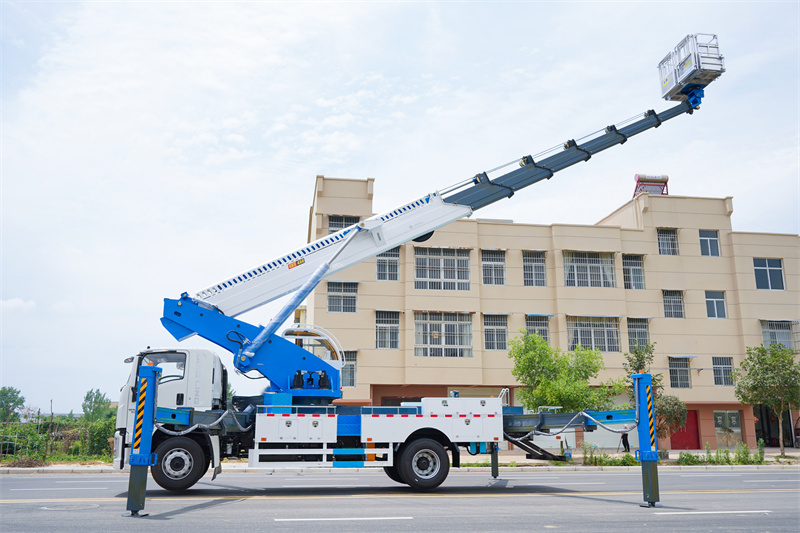

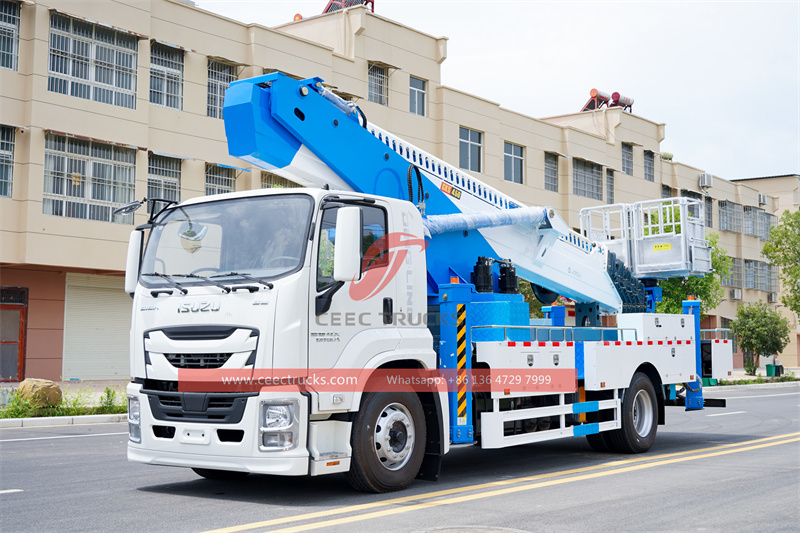

Isuzu GIGA 45m aerial platform truck

CEEC TRUCKS, Çin'de Hava Platformu kamyonlarının önde gelen ihracatçısıdır. 10 yılı aşkın ihracat deneyimine sahibiz yüksek platformlu kamyonlar. Kanalizasyon kamyonlarımız için hızlı teslimat süresi ve 12 ay garanti sağlayabiliriz. Hava platformlu kamyonlarımız Doğu Avrupa ve BDT ülkeleri, Afrika, Güneydoğu Asya, Orta ve Güney Amerika, Orta Doğu vb. olmak üzere 80'den fazla ülkeye satılmaktadır.
